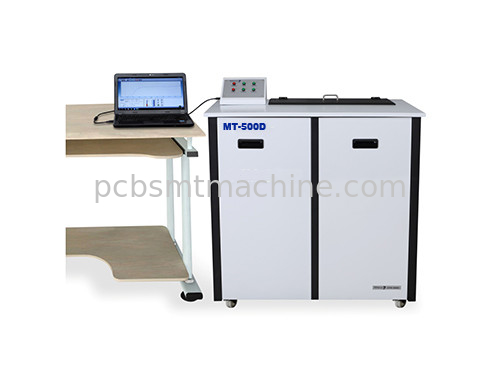

Oberflächen-Ion Pollution Content Testing Equipment dynamische Methode MT-500D PCBA

MT-500D ist ein automatisches Prüfungsinstrument, das für die Prüfung des Ionenverschmutzungsinhalts auf der Oberfläche von PCB/PCBA benutzt wird. Diese Ausrüstung kann für die Prüfung der Ionenverschmutzung von PCBA, von PWB und von kupferplattierten Laminaten benutzt werden; MT-500D ist ein dynamisches Prüfungsinstrument. In Übereinstimmung mit der Methode des Ionenverschmutzungstests, der in IPC-TM-650 definiert wird, umfasst das MT-500D Prüfverfahren drei Prozesse: lösliche Regeneration, Schadstoffextraktion und Schadstoffmaß. MT-500D benutzt eine, Hochleistungsionenaustauschspalte von hohem Reinheitsgrad. Das Lösungsmittel wird entsprechend der gesetzten Schwelle vor jedem Test erneuert, um zu garantieren, dass der Ioneninhalt im Lösungsmittel die Testbedingungen vor jedem Test erfüllt.

Diese Prüfvorrichtung nimmt einen speziellen zyklischen Extraktionsmodus, um die Ionenschadstoffe auf der Oberfläche des in das an Testlösungsmittel geprüft zu werden Produktes zu extrahieren, und den Gesamtioneninhalt des (ausgedrückt worden in ug NaCl Eq), um den durchschnittlichen Ioneninhalt pro Einheitsbereich zu erhalten (drückte in ug NaCl Eq/cm2), und dann zu bestimmen, ob durch eine messende Sonde der Hochpräzision und ein hoch entwickeltes Analysesystem geprüft zu werden Produktes aus dann genau zu messen, der Ioneninhalt entspricht dem Klassenziel, als Mittel der Versandinspektion, um für die Verbesserung des Produktions- oder Reinigungsprozesse Datenhinweises zur Verfügung zu stellen.

Maschineneigenschaften:

1. Unter Verwendung eines Hochpräzision Wechselstrom-Maßsystems kein lösliches Polarisationsphänomen, die Genauigkeit des Tests sicherstellen.

2. Selbst-Kalibrierungsfunktion, kein Bedarf, die schwierige Berechnung durchzuführen, ein Schritt existiert.

3. Spezielles Regenerationsgerät, schnelle Regenerationsgeschwindigkeit und lange Nutzungsdauer.

4. Justieren Sie automatisch den Füllstand entsprechend der PWB-Größe. groß und Brettchen kann geprüft werden.

5. Die Größe des Testschlitzes kann besonders angefertigt werden.

6. Die gekapselte Testumwelt verringert die Auswirkung von CO2 in der Luft auf die Testergebnisse.

7. Immersionssprayreinigung, zum der kompletten Extraktion der Ionenschadstoffe sicherzustellen.

8. Die Betriebssoftware ist einfach und intuitiv. Der Prüfungsprozeß wird völlig automatisiert.

9. Völlig - kompatibel mit den internationalen Standards MIL-P-28809, MIL-STD-2000A, DEF-STD-10/03, etc.

Technische Daten:

MT-500D Spezifikationen

Prüfverfahren: Dynamik

Waagerecht ausgerichtete Anpassung: Dose

Versuchsanlage: 0.01-20.00ug NaCl Eq/cm2

Entschließung: 0.001uS/cm

Lösliche Kapazität: 15L

Testgenauigkeit: 10%

Testschlitzgröße: L500 x W 500 x H 45 (Millimeter)

Messbare Produktgröße: L480 x W400 x H 45 (Millimeter)

Heizungsfunktion: Haben Sie

Maximale lösliche Temperatur: 45°C

Stromversorgung: 220V WECHSELSTROM, 1Phase, 50Hz, 6A

Summe: 82KG

Maschinengröße: L890 x W430 x H1090 (Millimeter)
