Unbegrenzte Automatisierung Co., Ltd. ist eine Treuhandgesellschaft, die die besten generalüberholten gebrauchten SMT-Maschinen- und Produktionsautomatisierungslösungsprodukte liefert. Unsere Firma konzentriert sich auf die Versorgung von gebrauchten Lötpaste-Druckern, von SMT Chip Mounters, von automatischer optischer Inspektion und von anderem PWB-Fließband Lösungsprodukte. Unter unserer angebotenen gebrauchten und generalüberholten Lötpaste ist- Druckmaschine der Schablonen-Drucker MPM-Impuls-II BTB. Der konfigurierbare Schablonendrucker MPM® Momentum® II BTB™ (zurück zu hinterem) erlaubt den Doppel-weg, der für höheren Durchsatz aber ohne zunehmendes entweder Zeilenlänge oder Investition verarbeitet. Der Schablonendrucker des Impulses II BTB ist der flexibelste Drucker in der Maschine des Impulses II. Der Drucker des Impulses II BTB ist eine Raumersparnis 200 Millimeter kürzer als der Standarddrucker des impulses II. Konfigurieren Sie für den Doppel-weg, der indem Sie zwei BTB-Drucker verarbeitet, die, in einer Herstellungslinie Rücken an Rücken sind in Position bringen. die Doppel-Wegverarbeitung erzeugt den Ertrag von zwei Druckern in der Länge von einer.

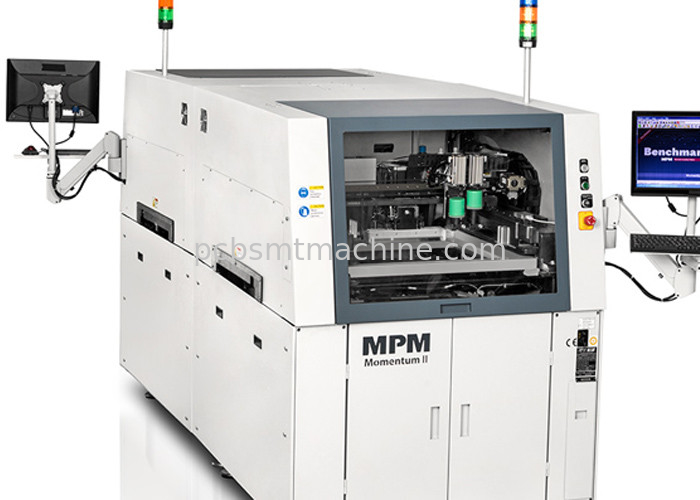

Schablonen-Drucker MPM-Impuls-II BTB
Entscheidende Flexibilität in der Impuls-Plattform
Benutzen Sie den MPM-Drucker inline als alleinstehendes oder konfigurieren Sie Rücken an Rücken für Doppel-wegertrag. Drucken Sie mehrfache Produkte in einer einzelnen SMT-Linie zum Beispiel Druckspitze und Unterseiten, drucken Sie die gleichen Seiten- oder Druckmutter-/-tochterbretter. Der Drucker des Impulses II BTB kommt in zwei verschiedene Durchsatzkonfigurationen für optimale Flexibilität in der Linie Balancieren.
Match-Drucker Strategy, zu verdoppeln Weg-Strategie
Der Drucker des Impulses II BTB erlaubt vorder-seitige totalzugänglichkeit und Service, mit freiem Zugang zum elektrischen System, zum löslichen Reservoir und zu anderen Schlüsselkomponenten. Weil der BTB-Drucker keinen Lesezugriff oder Extrapufferraum erfordert, Position jeder Drucker, zum Ihrer AnlagenBodenfläche zu maximieren.
Nachgewiesene Impuls-Reihen-Genauigkeit und Leistung
Ausrichtungswiederholbarkeit von Mikrometern ±11 @ 6 Sigmas, Cpk ≥2 und nass Druckgenauigkeit von σ 17µ m@6, von Cpk-≥ 2, wenn die Fähigkeit 6σ herein entworfen und unabhängig überprüft ist. Die Reihendrucker MPM-Impulses II sind schnell in hohem Grade zuverlässig, genau, und, mit der Leistung, die durch jeden möglichen anderen Drucker in ihrer Klasse nicht angepasst ist.
Benchmark™-Benutzerschnittstelle
Einfach, für den durchschnittlichen Betreiber, Festpunkt-Software MPMS zu lernen und zu verwenden ist stark dennoch intuitiv und erleichtert schnelle Einrichtung, Vorlagen mit Betriebsaufgaben, und macht Wechsel schnell und einfach. Die Software ist zu Windows 10 und neue Produktionswerkzeuge verbessert worden und neues Quickstart, die programmiert, um es sogar einfacher zu machen zu verwenden.
EIGENSCHAFTEN:
- AccuCheck-Druck-Fähigkeits-Überprüfung
- Automatische Pasten-zugeführtes System
- Festpunkt-Benutzerschnittstelle
- BridgeVisions-System
- EdgeLoc-Brett-Spannsystem
- EnclosedFlow-Schreibkopf
- OpenApps-Architektur
- MPM-Visions-System u. Inspektion
- Pasten-Höhen-Monitor
- Pasten-Temperatur-Monitor
- PrinTrack
- RapidClean-Schablonen-Reiniger
- SPI-Druck-Optimierer
- StencilVisions-System
SPEZIFIKATIONEN:
| VERSCHALEN SIE DIE BEHANDLUNG |
| Maximale Brett-Größe (X x-y) 609,6 Millimeter x 508 Millimeter (24" x 20") |
| Ein engagiertes workholder wird für Bretter mit einer Größe X angefordert, die größer ist als 20" |
| Minimale Brett-Größe (X x-y) 50,8 Millimeter x 50,8 Millimeter (2" x 2") |
| Brett-Stärke 0,2 Millimeter bis 5,0 Millimeter (0,008" bis 0.20") |
| Maximales Brett-Gewicht 4,5 Kilogramm (10 lbs) |
| Brett-Rand-Freigabe 3,0 Millimeter (0,118") |
| Unterseiten-Freigabe Standard 12,7 Millimeter (0,5"). Konfigurierbar für |
| 25,4 Millimeter (1.0") |
| Brett-Halterung reparierte Spitzenklammern, centernest Vakuum |
| Magnetische Stifte der Brett-Stützmethoden |
| Optional: Vakuumseitenverdammungen, Vakuumstifte, |
| Auflageblöcke, engagierte Befestigungen, patentiert |
| Selbstwerkzeugausstattung, Quik-Werkzeug |
| DRUCKPARAMETER |
| Maximale Druckfläche (X x-y) 609,6 Millimeter x 508 Millimeter (24" x 20") |
| Druck Gap (Verschluss-weg) 0 Millimeter bis 6,35 Millimeter (0" bis 0,25") |
| Drucken Sie Geschwindigkeit 0,635 mm/s - 304,8 mm/s |
| (0,025 in/s - 12 in/s) |
| Druck-Kraft 0 bis 22,7 Kilogramm (0 lbs bis 50 lbs) |
| Schablonen-Feld-Größe 737 Millimeter x 737 Millimeter (29" x 29") |
| Adapter verfügbar für kleinere Größen |
| VISION |
| Visions-Blickfeld (FOV) 10,6 Millimeter x 8,0 Millimeter (0,417" x 0.315") |
| Fiducial Arten Standardform fiducials (sehen Sie SMEMA |
| Standards), Auflage/Öffnung |
| Einzelne Digitalkamera des Kamera-Systems |
| - Patentierte MPM schauen Auf-/Ab-Vision |
| LEISTUNG |
| Mikrometer der Gesamtsystem-Ausrichtung ±12.5 (±0.0005") bei Sigma 6, |
| Genauigkeit und Wiederholbarkeit Cpk ≥2.0* |
| Qualifikation wird unter Verwendung der Produktionsumwelt-Prozessvariablen durchgeführt; Druck |
| Geschwindigkeit, Tabellenaufzug und Kamerabewegung sind in der Fähigkeitszahl eingeschlossen. |
| Nass Mikrometer der Druck-Ablagerung ±20 (±0.0008") bei Sigma 6, |
| Genauigkeit und Wiederholbarkeit Cpk ≥2.0* |
| Basiert nach tatsächlichem nass Drucken mit Positionsgenauigkeit und der Wiederholbarkeit vorbei überprüft |
| ein Maßsystem der 3. Partei. |
| Zyklus-Zeit |
| Impuls II BTB 9-Sekunden-Standard |
| Impuls II BTB HiE 7,5-Sekunden-Standard |
| ANLAGEN |
| Leistungsbedarf einphasiges 200 bis 240 VAC (±10%) @ |
| 50/60Hz, 15A |
| Luft-Versorgungsbedarf 100 P/in bei cfm 4 (Standardabspielmodus) bis 18 |
| cfm (Vakuumabwischen) (Stange 7 @ 5 L/s bis 12 L/s), |
| 12,7 Millimeter (0.5") Od x 9,5 Millimeter (3/8") Identifikations-Linie |
| Höhe (ausschließlich des Lichtmasts) 1494,10 Millimeter (58,82") bei 940 Millimeter (37.0") |
| Transporthöhe |
| Maschinen-Tiefe 1423,5 Millimeter (56,04") |
| Maschinen-Breite 1196,0 Millimeter (47.09") |
| Minimaler Front Clearance 508 Millimeter (20.0") |
| Minimale hintere Freigabe 508 Millimeter (20.0") |
| BTB-Konfiguration 10 Millimeter (0.39") |
| Maschinen-Gewicht 797 Kilogramm (1757 lbs) |
| Crated-Gewicht 1090,5 Kilogramm (2404 lbs) |
