Herkunftsort:
CHINA
Markenname:
GKG
Modellnummer:
G-Stern
Unbegrenzte Automatisierung Co., Ltd. gehört zu dem verlässlichen Namen, wenn sie heute die besten generalüberholten Gebraucht-SMT-Maschinen- und Produktionsautomatisierungslösungsprodukte in China liefert. Unsere Firma konzentriert sich auf die Versorgung von gebrauchten Lötpaste-Druckern, von SMT Chip Mounters, von automatischer optischer Inspektion und von anderem PWB-Fließband Lösungsprodukte. Unter unserer angebotenen gebrauchten und generalüberholten Lötpaste ist- Druckmaschine der GKG-G-Stern-Lötpaste-Drucker. GKG-G-Stern-Lötpaste-Druckmaschine ist für die Behandlung von Brettern der mittleren Größe bestimmt. G-Stern ist am Liefern Ihres ganzes Geschäftsbedarfs geschickt. Er erreichte Miniaturerfolgreich drucken 01005. Vor dem Druck, durch vollen Kontakt mit der Schablone, garantiert unser verbessertes Reinigungssystem, dass jede restliche Paste in der Masche beseitigt wird. Die 2D Pasteninspektionsfunktion ist in der Lage, unzulängliche Pasten-, Hohlraumbildungs- und anderendefekte zu ermitteln. G-Stern wird auch mit einer Spitzen- und motorisierten Seitenklammer ausgerüstet, dadurch sicherstellt man überlegene Druck- Qualität.

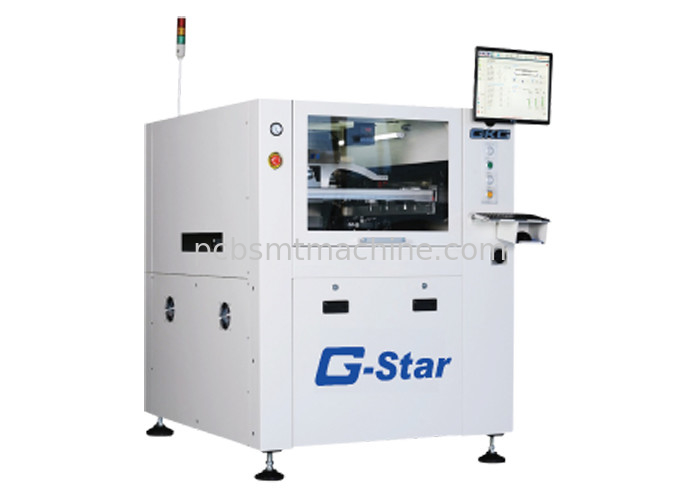

LÖTPASTE-DRUCKER GKG G-STAR
TECHNISCHE PARAMETER:
| LEISTUNG | |
| Maschinen-Ausrichtungs-Fähigkeit | 2Cmk @ ±12.5 Sigma der Mikrometer 6 |
| Prozessausrichtungs-Fähigkeit | 2Cpk @ ±25 Sigma der Mikrometer 6 |
| Kern-Zyklus-Zeit | <8> |
| (ausschließlich der Druck- u. Reinigungszeit) | |
| Produkt-Wechsel-Zeit | <3 mins=""> |
| Neues Produkt-Einrichtungs-Zeit | <10 mins=""> |
|
VERSCHALEN SIE DIE BEHANDLUNG
|
|
| Max. Size (L x W) | 400 Millimeter x 340 Millimeter |
| Min. Size (L x W) | 50 Millimeter x 50 Millimeter |
| Stärke | 0.4~6 Millimeter |
| PWB-Stärke-Anpassung | Manuell (Auto ist eine Wahl. Max. Breite PWBs verringerte auf 310 Millimeter) |
| PWB Max. Weight | 3 Kilogramm |
| PWB-Rand-Freigabe | 3 Millimeter |
| Untere Freigabe PWBs | 15 Millimeter (7 Millimeter mit optionalem Auto |
| PWB-Stärkeanpassung) | |
| PWB-Verholen | Maximum 1% diagonal |
| Festklemmen von Methode | Spitzenklammer (Handbuch) und motorisierte Seitenklammer |
| Stützmethode | Magnetische Stützstifte, Stangen, Blöcke, Vakuumsog |
| Förderer-Richtung | L bis R, R bis L, R bis R, L zu L (Software-Steuerung) |
| Förderhöhe | ± 900 40 Millimeter |
| Förderer-Geschwindigkeit | Maximum 1.500 mm/s |
| Förderer-Breiten-Anpassung | Automatisch |
|
BETREIBER-SCHNITTSTELLE
|
|
| Hardware | Lcd-Monitor, -maus u. -tastatur |
| Betriebssystem (OS) | Windows 10 |
| Steuermethode | Industrielles PC-gesteuertes |
| Input-/Outputschnittstelle | SMEMA-Standard |
|
DRUCKPARAMETER
|
|
| Schablonen-Rahmen-Größe (LXW) | Justierbar, 470 Millimeter x 370 Millimeter bis 737 Millimeter x 737 Millimeter |
| Druck Gap (Verschluss-weg) | 0~20 Millimeter |
| Druck des Tabellen-Einstellbereichs | X: ±3 Millimeter, Y: ±7 Millimeter: ± 2° |
| Druck-Geschwindigkeit | 6~200 mm/s |
| Rakeldruck | 0.5~10kg (Programmsteuerung) |
| Gummiwalzen-Art | Std.: Metall, Wahl: OPC, Gummi |
| Gummiwalzen-Winkel | Std. 60°, Wahl 45°, 50°, 55° |
| Reinigungssystem | Selbstnasses, trocken, Vakuum (Software ausgewählt) |
|
OPTISCHES SYSTEM
|
|
| Blickfeld (FOV) | 8 Millimeter x 6 Millimeter |
| Fiducial Arten | Kreis, Dreieck, Quadrat, Diamant, Kreuz |
| Fiducial Größe | 0.5~3.0 Millimeter |
| Visions-Methodologie | CD-Kamera schauen oben u. unten |
| 2D Inspektion | Fenster Max.100, zum der Verfehlung zu kontrollieren u. |
| unzulänglich (Std.) | |
|
ANLAGEN-ANFORDERUNG
|
|
| Stromversorgung | AC220V-± 10% 50/60Hz |
| Leistungsaufnahme | 2.5kW |
| Luftzufuhr | 4 | 6Kgf/cm ² |
| Maß (ausschließlich des Signalturms) | 1.158 Millimeter (L) x 1.362 Millimeter (W) x 1.463 Millimeter (H) |
| Maschinen-Gewicht | 1,000kg |
| WAHLEN |
| Pasten-Rollen-Durchmesser-Überwachungsanlage |
| Schablonen-Öffnungs-Kontrollsystem |
| Selbsttabellen-Anpassung für PWB-Stärke |
| SPI Regel |
| Externer Barcode-Scanner für PWB-Nachweisbarkeit |
| Handbarcode-Scanner für die Schablone, Lötpaste, |
| Gummiwalzennachweisbarkeit |
