PLC-gesteuerte Parallel SMT-Maschine für PCB-Übertragung auf Dual-Track-SPI

Infinite Automation Co., Ltd. stellt die INFITEK SY Serie SMT Board Transfer Machine Collection vor.INFITEK SY Serie SMT Board Transfer Machine ist eine Sammlung verschiedener SMT Board Transfer MachinesIn den SMT-PCB-Transfermaschinen der Serie INFITEK SY ist der Parallelloader der Serie INFITEK SY enthalten.Dieses Gerät wird verwendet, um die Laufrichtung der Leiterplatte auf der Produktionslinie auf verschiedene Wege einzusetzen und die Leiterplatte zu einem doppelspurigen SPI zu transportierenDas Steuerungssystem des INFITEK SY Series Parallel Loader® ist mit einem PLC-programmierbaren Steuergerät von Panasonic ausgelegt, die Bedienung auf dem Touchscreen ist einfach zu verstehen.

Andere SMT-Board-Transfermaschinen der INFITEK SY-Serie umfassen automatisches PCB-Ladegerät, automatisches PCB-Enladegerät, parallele Ladegerät, automatische Klappmaschine, Multifunktions-Pufferförderer,Automatischer PCB-Reiniger für Verbindungen, Multifunktionsbufferförderer, automatischer Sauglader, Paralleltransfermaschine, Zweispurförderer, Linkförderer usw.

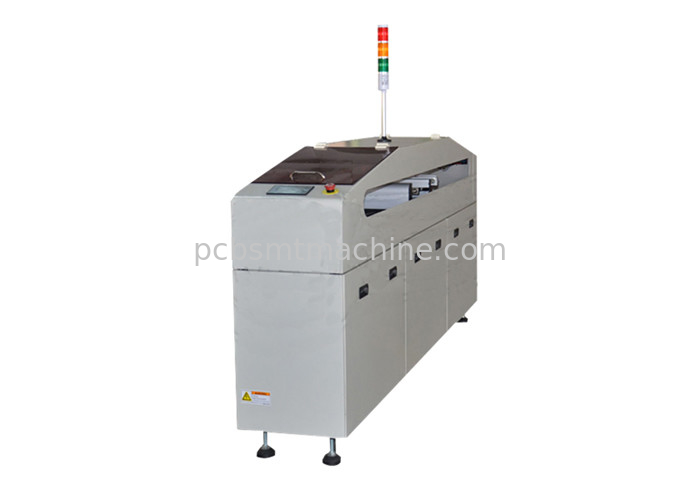

Parallellader der Serie INFITEK SY

Modell: SY-250TM

Funktion:

Dieses Gerät wird verwendet, um die Laufrichtung der Leiterplatte auf der Produktionslinie auf verschiedene Wege einzustellen und die Leiterplatte zu einem doppelspurigen SPI, einer SMT-Maschine oder einem Reflow-Ofen zu transportieren.

Ausrüstungsmerkmale:

• Steuerungssystem Annahme Panasonic PLC programmierbarer Steuerung, Touchscreen-Betrieb ist leicht zu verstehen.
• Nehmen wir LED-Dreifarb-LED.
• Der Hauptkörper der Maschine ist mit einer festen Stahlkonstruktion ausgelegt; stabil und langlebig.
• Die Übertragungsspur mit nahtlosem Aluminium-Rail verhindert effektiv die Platte.
• Ruibaolong-Gürtelübertragung - aus der Schweiz importiert; hoch antistatisch, hochtemperaturbeständig und verschleißbeständig.
• Transfermotor mit QLEAD-Schrittmotor, stabile Leistung.
• Japan produzierte NHK-Lager; mit Edelstahldrahtstangen verbessern die Genauigkeit und Lebensdauer der Maschine.
• Omron Sensor Japanische Sensoren zur Gewährleistung der Genauigkeit der Maschine
• Panning mit Qlead Stepper Motor Mobile Trolley; für eine reibungslose und präzise Haltestelle.
• Selbstentworfene spezielle Gleise, glatt, effizient, ultra stumm.
• Stützfuß mit spezieller M16-Gummibodenbeutel, stoßfest, nicht leicht zu verschieben.
• Glatter und paralleler Einstellmodus, glatt und genau.
• mit einer Breite von nicht mehr als 15 mm
• Kompatible SMEMA-Schnittstelle.
• PCB-Boardgröße (MM): 50*50~350*250
• Betriebshöhe (MM): 900 ± std
• Leistung: 220 V Wechselstrom, Einphasen
• Maschinendimensionen: ((L) * 4400 ((W) * 1100 ((H)
• Übertragungsrichtung: von rechts nach links (variabel von links nach rechts)
• Typ des Förderbandes: Flachband
