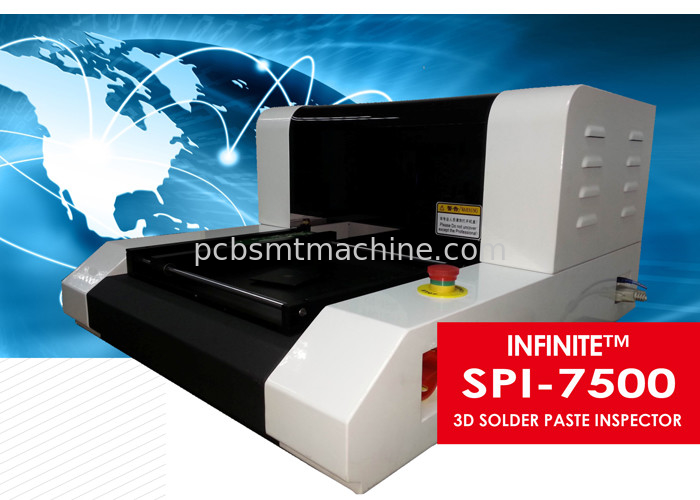

220V 50/60Hz 3D Maß-System SPI 7500 der Lötpaste-Inspektor-Tischplatte-3D SPI

Erfahren Sie absolute Ergebnisse des Maßes 3D mit dem Inspektor INFINITE™ SPI 7500 Lötpaste-3D, den die Maschine, die nur durch Inspektions-Maschine Infinite Automation Co., Ltd. INFINITE™ SPI 7500 Lötpaste-3D verteilt wird, ein alleinstehendes wahres System des Maßes 3D der Laser-Scan-Art ist, die ist zu messen und zu analysieren. Tischplatte INFINITE™ SPI 7500 3D SPI ist ein alleinstehendes System des Maßes 3D der Laser-Scan-Art, die ist, das kleine Gegenstandbild und das Druckbild der Lötpaste auch zu messen und zu analysieren. Insbesondere ist es ein Bordtyp eins, der für den Bildschirmausdruckprozeß optimal steuern passend ist, indem es die Lötmittelcreme misst und analysiert, die nach Siebdruck in 3D beschichtet wird und ist auch von der Offlineart Werkzeug, in der Lage zu sein, den Bildschirmausdruckprozeß mit niedriger Investition effektiv zu steuern optimal. Mit Laser 3D stellte der Sensor zart her und der Ausdruck des Bildes 3D, der Wirklichkeit hat, kann ihn die Stärke und das Volumen innerhalb des Fehlerbereichs von 1-2um genau analysieren. Mit der Farbkamera kann er die überzogenen Lötmittel von der PWB-Muster- oder -lötmittelauflage absondern. Es ist möglich, 2D (2D zusätzliches Maß) wie Länge, Winkel und Durchmesser sowie Höhe und Volumen 3D zu messen. Es ist möglich, den Gesamt-PWB-Bereich der Größe von 300x300mm mit der Einnotenmethode zu messen. Mit der Annahme des hohen Starrheitsscan-Mechanismus, stellt es die regelmäßigen Maßergebnisse ohne den Effekt des Umgebens von vibration.it kann die überzogenen Lötmittel von der PWB-Muster- oder -lötmittelauflage absondern dar. Es ist möglich, 2D (2D zusätzliches Maß) wie Länge, Winkel und Durchmesser sowie Höhe und Volumen 3D zu messen. Es ist möglich, den Gesamt-PWB-Bereich der Größe von 300x300mm mit der Einnotenmethode zu messen. Mit der Annahme des hohen Starrheitsscan-Mechanismus, stellt es die regelmäßigen Maßergebnisse ohne den Effekt des Umgebens von vibration.it kann die überzogenen Lötmittel von der PWB-Muster- oder -lötmittelauflage absondern dar. Es ist möglich, 2D (2D zusätzliches Maß) wie Länge, Winkel und Durchmesser sowie Höhe und Volumen 3D zu messen. Es ist möglich, den Gesamt-PWB-Bereich der Größe von 300x300mm mit der Einnotenmethode zu messen. Mit der Annahme des hohen Starrheitsscan-Mechanismus, stellt es die regelmäßigen Maßergebnisse ohne den Effekt des Umgebens von Erschütterung dar.

Inspektor INFINITE™ SPI 7500 Lötpaste-3D

Die Bedeutung des wahren Maßes des Lötmittels 3D

Die Schlüsselfaktoren der Lötpastequalität sind seine Höhe, Volumen und Form.

2D Bilder liefern einzige Farbe, Helligkeit und Bereichsinformationen aber nicht Schlüsselfaktoren. Maß 3D muss erfordert werden, zur Höhe, zum Volumen und zur Form informationsbezogen zu erhalten. 50% mindestens von Defekten des SMT-Herstellungsverfahrens treten nur während des Druckens auf. Das schlechter die Qualität der Lötpaste ist, mehr treten die Platzierungsdefekte auf. Die Zuverlässigkeit von elektronischen der Produkte Verbindungen direkt zur gemeinsamen Qualität des Lötmittels und von Qualität des Lötmittelgelenkes wird durch Lötpasten Höhe, Volumen und Form beeinflußt. Ohne Maß des Lötmittels 3D gibt es keine Weise, die genaue Qualität des Druckens zu überprüfen. Die früheren Defekte werden gefunden, die wird weniger Reparaturkosten angefordert.

• Schnelle Programmierung, freundliche Programmierungsschnittstelle
• Mehrfache Messverfahren
• Wahres Einknopfmaß
• Acht-Weisenbewegungsknopf, Einklickenfokus
• Justierbarer Vorschub
• Simulationsfunktion der Lötpaste 3D
• Starke SPC-Funktion
• KENNZEICHEN-Abweichung automatisch korrigiert
• Ein-Klicken zurück zu der Mitte des Schirmes
• Automatische Anerkennungs-Ziel diese vollautomatische Stärkeprüfvorrichtung der Lötpaste 3D kann Daten 3D jedes Punktes durch die automatische X-Ybildautomatische scharfeinstellung des stadiums moving/Z-axis und Überprüfungsdie lötpaste Lasers erhalten. Es kann auch verwendet werden, um die gesamte Auflagenlötpaste zu messen. Die durchschnittliche Stärke erlaubt, dass das Lötpastedruckverfahren gut gesteuert wird.

Produkt-Eigenschaften

• Programmierbares Maß einiger Bereiche, automatische Fokussierung an den verschiedenen Messpunkten, den Fehler überwindend verursacht durch Plattendeformation
• Finden Sie automatisch die Inspektionsposition und korrigieren Sie den Ausgleich durch das PWB-KENNZEICHEN;
• Messverfahren: manuelles Maß der vollautomatischen, automatischen Bewegung, manuelles Maß der manuellen Bewegung
• Simulationskarte der Lötpaste 3D, reproduzieren den wahren Auftritt der Lötpaste;
• Unter Verwendung der automatischen Bewegung von 3 Achse fokussierend, automatischer Ausgleich, um die Verholendeformation des Substrates zu korrigieren, um genaue Lötpastehöhe zu erhalten;
• Hochauflösende Hochgeschwindigkeitskamera, hohe Präzision, statistische Analyse starker SPC-Daten;
• Automatische Urteilfunktion des SIGMA, damit Ihre Betreiber die Fähigkeit haben, die Qualität des Lötpastedruckverfahrens in der Realzeit zu bestimmen;
• Erzeugen Sie automatisch CP-, CPK-, X-BAR, R-CHART, SIGMA-Säulengrafik, Tendenzdiagramm, Kontrollkarte, etc.;
• 2D zusätzliches Maß, der Abstand zwischen zwei Punkten, Flächengröße, etc.;
• Die Maßergebnis-Datenliste wird automatisch gespeichert, einen SPC-Bericht erzeugt

Technische Parameter:

Bild:
