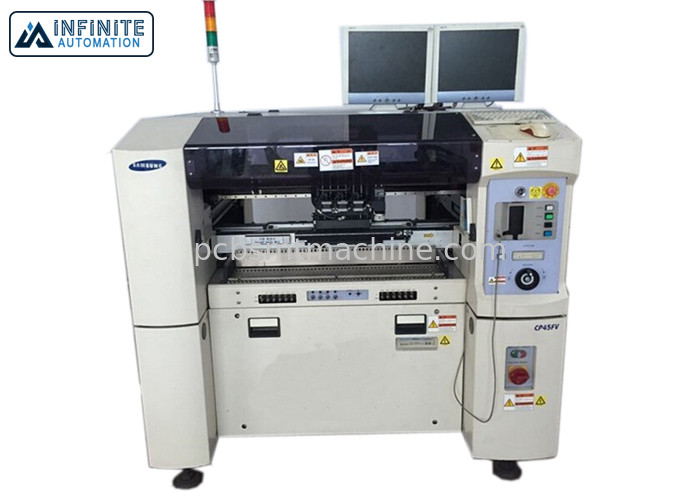

Auswahl-und Platz-Maschine Samsungs CP45FV NEO-, ursprüngliches und verwendetes SMT Chip Mounter

NEO-Auswahl Samsungs CP45FV und Platz-Maschine ist eine bedienungsfreundliche SMT-Maschine mit einfacher Operationsschnittstelle. Samsung CP- und Inspektions-Reihe mounters werden als die SMT-Maschine die Operation der Industrie einfachste erkannt. Diese SMT-Auswahl- und -platzmaschine verwendet Windows XP, das Betriebssystem ist, kompatibel mit Gerb-Dateien, kann, speziell in der PWB-Größe, anwendbar für breite Palette von SMT-Komponenten, hohe Präzision, flexibles Zzeilenwechsel off-line programmieren verwenden. Samsung CP45FV NEO-Chip Mounter ist für Medium- und Mengenproduktion ein kosteneffektives und ein sehr passend.

Befestigung von Geschwindigkeit: 14900CPH

Befestigung von Genauigkeit 0603 (0201) Chip ± 0.08mm

Teilstrecke

Produktbeschreibung: NEO-Auswahl Samsungs CP45FV und Platz-Maschine

Produkt-Beschreibung:

Vorteile Samsungs CP45FV-Neo:

Einfache Operation, flexible Zzeilenwechsel, Samsungs CP- und Inspektions-Reihe Mounter wird durch die einfachste Operation der Industrie des Modells, das WinXP-System benutzt, kompatibel mit Gerb-Dateien erkannt und off-line programmiert, speziell in der PWB-Größe, SMT-Komponenten für eine breite Palette der hohen Präzision, flexibles Zzeilenwechsel. Kosteneffektiv, sehr passend für Medium und kleine Mengen von mehr Vielzahl, die Produktion von komplexen Produkten.

Projekt CP45FV NEO

Sichtmethode Vision (Fliegen-Vision + Stadiums-Vision)

Befestigung der Geschwindigkeits-Chipspitzengeschwindigkeit 0.178sec/Chip

IPC9580 14900CPH (1608)

IC-Flug-Kamera 0.75sec/QFP64

Örtlich festgelegte Kamera 1.6sec/QFP256

Befestigung von Genauigkeit 0603 (0201) Chip ± 0.08mm

1005Chip | ± 0.1mm

QFP-± 0.04mm

Komponente bemisst Flug-Kamera 1005 (0402) | 22mm IC, 0603 (0201) | 12mm (Wahl)

Örtlich festgelegte Standardkamera (FOV35) | 32mm IC (Führungs-Neigung: 0.4mm)

Spezielle örtlich festgelegte Kamera (FOV20) | 17mm IC (Führungs-Neigung: 0.3mm)

Spezielle örtlich festgelegte Kamera (FOV45) | 42mm IC (Führungs-Neigung: 0.5mm)

Führende Neigung (QFP) 0.3mm (mit Vision FOV20)

Min. Ball Pitch (BGA) 0.5mm (mit Vision FOV20)

Teile bis 15mm (9mm: mit Fliegenvision)

PWB-Brettgröße 460X400X4.2 | 50X30X0.38/510X460X4.2 | 50X100X0.38 (CP45-L NEO)
