Hitachi-SIGMA G5 wählen aus und setzen Maschinen-, ursprüngliche und benutztesmt-Maschine

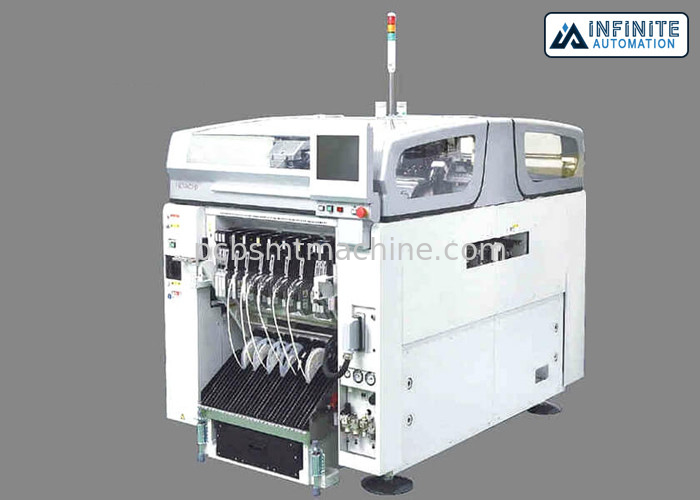

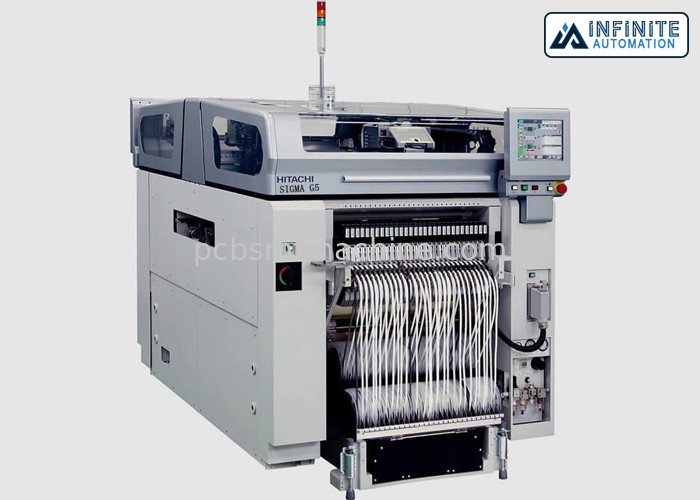

Hitachi-SIGMA kompaktes erstklassiges modulares mounter erzielt hohe Produktivität und hohe Qualität mit Funktionen wie Direktantriebkopf, Schnellgangbewegungsentdeckungsapparaten und linearen mit Motorantrieb X-Ystrahlen. Auswahl Hitachis SIGMA-G5 und Platz-Maschine erlaubt Ihnen, die Haupteinheiten und die Behältereinheiten schnell zu ändern, damit Sie Änderungen von Teilarten flexibel behandeln können. Dieses SMT-Chip mounter bietet bedeutende Verbesserung in der Betriebstechnik an.

SIGMA G5 Hitachis Mounter kennzeichnet:

Betriebssystem- und Anzeige Windows XP; Modulplatzierungsmaschine Hitachi-Reihendirektantriebmodul Mounter Farbe-LCD-Notenanzeigetafel-Reihe SIGMA G5, das mit Direktantriebkopf mit 15 Düsen, X-Yachse des linearen Motorantriebs ausgerüstet wird, stoppen keine Anerkennung, Y-Achsenoptimierungsanpassung, um einen hohen Ertrag 65000CPH zu erzielen.

Konzept:

Schnellgangbewegung

Entscheidender Zugang

Superbreite palette DDH V5

Intelligente Operation

Freiwillige Linie Operation

Weit offener &Easy Zugang

Schneller Austausch

Selbstart des wechsels pp.

LISA

Zufuhrheißtauschen

Chiptheoriegeschwindigkeit 84500chip

Platzierungsstrecke 1005 (0402) -32mmIC

Platzierungsgenauigkeit plus oder minus 0.03mm

Energie 1.80kWh

Parameter Hitachi-SIGMA G5

Befestigung der Hauptstruktur des Hochgeschwindigkeitsplatzierungskopfes/-moduls des kopfes 2, 15 Düse/Platzierungskopf

Platzierungskopf des Universalkopfes 2/Modul, 3 Düse/Platzierungskopf

Hochgeschwindigkeitskopf 70.000 cph (1 Modul)

Universalkopf 14,500cph (1 Modul)

Kopf 40um der hohen Präzision mit Kopf 30um

Anwendbare Bauteillänge und Breitenhochgeschwindigkeitskopf 0,4 x 0.2mm | 44 x 44mm

Universalkopf 1,0 x 0,5 | 55 x 55mm 150 x 26mm

Die Stärke des HochgeschwindigkeitsUniversalkopfes des kopfes 12.7mm 25.4mm

Phase 200V der Energie AC3 ± 20V 50/60Hz

Scheinleistung ist ungefähr 7,4 KVA

Leistungsaufnahme pro Stunde ist über 1.80kWh

Umgebende Temperatur 20 ± 10

Umgebende Feuchtigkeit 30 | 80%

Luftdruck 0,45 | 0.69Mpa (4,6 | 7Kgf/cm2)

Vakuumdruck -93kPa

Boden lastentragendes 1,009kg
