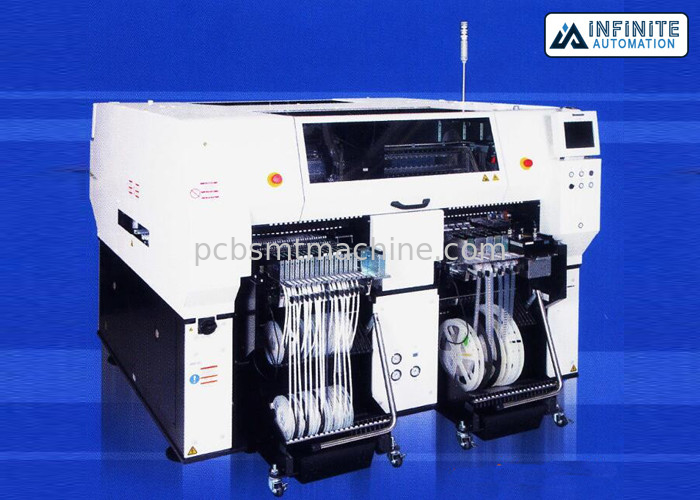

Auswahl Panasonics AM100 und Platz-Maschinen-, ursprüngliche und benutztesmt-Maschinen

Das AM100 behält die hohen Standards für Fähigkeit, Flexibilität bei, und Zuverlässigkeitskunden erwarten von Panasonic in einem kosteneffektiven, Zuwachs- ersteigbar, Hochmischung SMT-Lösung. Nur eine Maschine wird angefordert, um Produktion zu erhalten begonnen und es ist einfach, mehr Einheiten zu addieren und/oder ändern Technologien als Nachfragen.

Panasonics kennzeichnet modulare Platzierungsmaschine AM100 einen einzelnen Kopf (einzelnen Strahl) fähig zur Platzierung einer eindrucksvollen Komponentenreihe einschließlich 0402mm bis 120x90x28mm, große Verbindungsstücke, sonderbar-förmige Komponenten, und moderne Verpackenarten wie Knall bereiten das folgende Produkt, während Produktion auf dem AM100 für Wechsel ohne Unterbrechung läuft vor und setzen sich, um eine Vielzahl von in hohem Grade flexiblen Konfigurationen und von Komponentenversorgungsarten zu verwenden. Flexible Einrichtung wird weiter im AM100 durch Zufuhr überall erhöht und überall Eigenschaften mit einer Düse versieht. Große Bretter können verarbeitet werden und erweiterte Funktionen einschließlich eine Teilstärkekamera, Selbsteinen stützstiftaustausch, EIN PWB-Verholen Entdeckung und Behälterüberprüfung sind- auch verfügbar.

Auswahl Panasonics AM100 und Platz-Maschine

Befestigung von Geschwindigkeit: cph 22.000

Gewicht: 2370 Kilogramm

Teilstrecke: 01005 (0402M)

Produkt-Beschreibung:

Platzierungs-Maschinenspezifikation und -eigenschaft Panasonics SMT AM100 modulare

Eigenschaften u. Nutzen

Ein Kopf, eine Maschinenlösung mit austauschbaren Zufuhren einer sehr großen Teilstrecke, Multifunktionsdüsen und Klemmen mit kosteneffektiver und hochwertiger Produktion der cm- und NPM-Reihe

Standardausrüstungen:

14-nozzle in hohem Grade Versatily Kopf

Hochauflösende Linie Kamera

Düsen-Wechsler

Cad-Daten importieren Gebrauchs

Vorher festgelegt Teil Libray

Anpassungsfähige Teil-Auswahl

Selbstplatzierungs-Kalibrierung

Multi-Job Arbeitsvorbereitung

Selbstzufuhr unterrichten

Fiducial unterrichten Sie mit Auto justieren

Virtuelle PWB-Inspektion

Knall-Prozess fähig

NPI-Software-Tool Satz

Spezifikationen:

Vorbildliches Name (Zahl) AM100 (NM-EJM4D)

Konzept-ersteigbare einzelne Bock-Hybridantrieb-Plattform

Ansteuersystem-in hohem Grade genauer Linearmotor-Hybridantrieb

Teilausrichtungs-Digital-Farblinie-Scan-Kamera, örtlich festgelegte Position

Hauptspindel ultra hoher Flex Head des entwurfs 14

Brett-Maße

510 x 460mm (20 x 18) Standard

1.200 x 460mm (47x18) optional

Brett-Stärke bis 8mm

Platzierungs-Genauigkeit

Chip Mikrometer ±40 Cpk 1,0

±30 Mikrometer Cpk 1,0 QFP

Durchsatz

Ideal: cph 35.800

IPC9850: cph 22.000

Teilstrecke

Minimum: 01005 (0402M)

Maximum: 120x90mm (4.7x3.5) u. 150x25mm (6x1)

Höhe: bis 28mm (1,1)

Stöße: 0.15mm Durchmesser, 0.3mm Neigung

Zufuhr-Kapazität

Spulen: bis 160 Spulen

Rohre: bis 60 Rohre

Behälter: bis 40 Behälter

Anlagen

Elektrisch: 3 Phase Wechselstrom 200/220V ±10V, Wechselstrom 380/400/420/480V ±20V 2,0 kVA400V 2 KVA

Pneumatischer Minute 0,5 MPa zu maximalem 0.8MPa, 200 l/min (A.N.R.)

Masse: 2370 Kilogramm (Hauptteil mit 4 Zufuhr-Banken)

Maße: W 1.970 x L 2.019 x H 1,450mm
