Herkunftsort:
China
Markenname:
ASM
Modellnummer:
SIPLACE TX

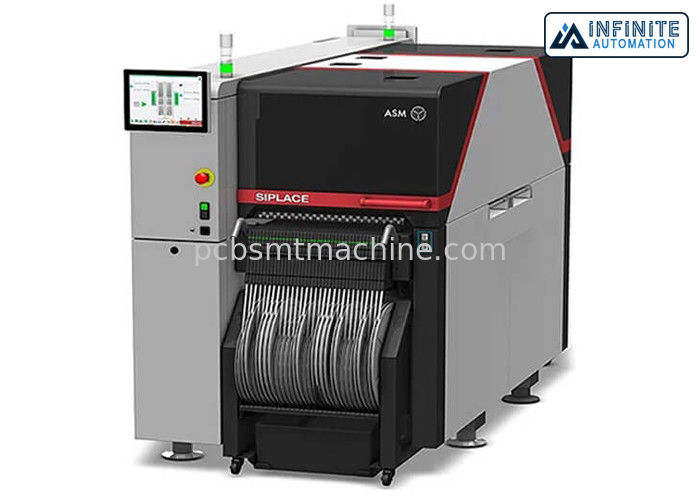

Linie Ausrüstungs-Auswahl ASM SIPLACE TX 78000 CPH SMT und Platz-Maschine
Auswahl ASM SIPLACE TX und Platz-Maschine, 78.000 CPH-, ursprüngliche und benutztesmt-Maschine
Auswahl ASM SIPLACE TX und Platz-Maschine ist SMT Chip Shooter mit einer Platzierungsgeschwindigkeit von 78.000 CPH. ASM bietet SMT-Platzierungslösungen für irgendeine Art Produktion an. Von der in hohem Grade flexiblen kleinen Herstellung zur Großserienmassenproduktion, stellen SIPLACE-Lösungen Festpunkte in der Leistung, in der Genauigkeit und in der Flexibilität, mit intelligenter Software, Platzierungsköpfen und Teilfütterungssystemen ein, die über Maschinenplattformen geteilt werden können. ASM SIPLACE TX Chip Shooter ist schneller, kleiner und brachte mehr die Herstellung diese Maschine der neuen Spitzenplatzierungslösung voran. Die späteste Generation unserer Platzierungsmodule stellt neue Rekorde in der Geschwindigkeit, in der Wohnflächenleistung und in der Genauigkeit für Großserienproduktionsanwendungen ein. Und zum ersten Mal, können 0201 (metrische) Komponenten mit der höchsten Geschwindigkeit gesetzt werden.
Eigenschaften von ASM SMT Chip Shooter
Intelligente Linie Maschine Fabrik SMD SMTs mit ASM-Auswahl und Platzmaschine, Platzierung SIPLACE TX, für SMT-Fließband.
Spezifikation von ASM SMT Chip Shooter
Spezifikationen | SIPLACE TX1 | SIPLACE TX2 | SIPLACE TX2i |
Platzierung des Kopfes | 1 | 2 | 2 |
Ipc-Geschwindigkeit | cph 32.500 | cph 65.000 | cph 67.000 |
Grundlegende Geschwindigkeit | cph 37.500 | cph 75.500 | cph 78.000 |
Theorie-Geschwindigkeit | cph 50.200 | cph 100.500 | cph 103.800 |
L x W x H | 1,0 x 2,3 x 1.45* m | 1,0 x 2,3 x 1.45* m | 1,0 x 2,2 x 1.45* m |
Chip Range | 0201 (Meter) - 6 x 6 Millimeter | 01005 - 50 x 40 Millimeter | 0201 - 55 x 45 Millimeter |
Genauigkeit | ± 30μm/3σ | ±40 μm/3σ (C&P) | ±22μm/3σ |
Winkel-Genauigkeit | ± 0.5°/3σ | ± 0.4°/3σ (C&P) | ± 0.05°/3σ |
Teilhöhe | 4 Millimeter | 11,5 Millimeter | 25 Millimeter |
Platzierung des Drucks | 1.3 - 4,5 N | 1.0 - 10 N | 1.0 - 15 N |
Fördererart | Doppelschienenförderer | ||
Förderer-Modell | Asynchrone, synchrone, unabhängige Platzierung | ||
PWB-Art | 45 x 45 Millimeter - 375 x 260 Millimeter | ||
PWB-Stärke | 0,3 Millimeter - 4,5 Millimeter | ||
PWB-Gewicht | Maximale 2,0 Kilogramm | ||
Zufuhr | 80 PC 8 Millimeter Zufuhrhafen | ||
Zufuhrart | Zufuhr SIPLACE IT |
