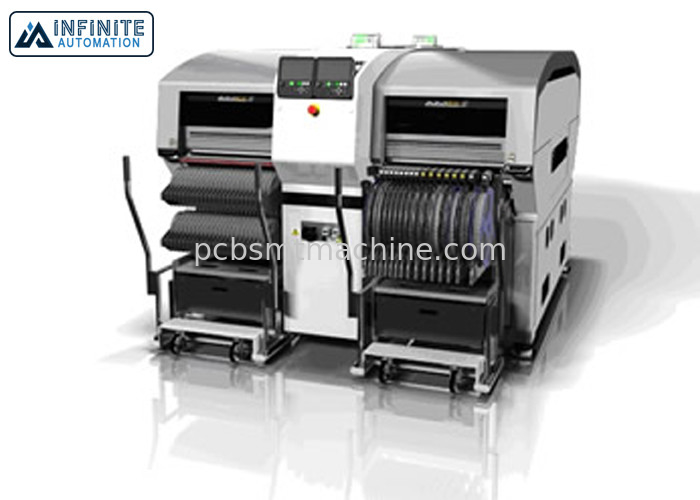

Platzierungs-Maschine Fujis AIMEX II SMT, ursprüngliches und verwendetes SMT Mounter

Platzierungs-Maschine Fujis AIMEX II, ursprüngliches und verwendetes SMT Mounter

Die einteilige Platzierungsmaschine AIMEX II ist entwickelt worden. Das AIMEX II erbt Konzepte vom populären AIMEX, aber mit erhöhter Flexibilität und Ausdehnbarkeit.

Der bemerkenswerte Fortschritt von Elektronik und von zukünftiger Kommunikationsinfrastruktur basiert auf Brettern der elektronischen Schaltung. Diese Bretter werden unter Verwendung der Oberflächenbergtechnologie hergestellt, in dessen Mitte Maschinen der elektronischen Baugruppe (mounters) sind. Übergänge im Markt bedeuten, dass Anrufe wachsen, damit Fabriken Hochmischungskleinserie und Variabelmischungsvariabelvolumenproduktion durchführen.

Das AIMEX II ist eine Maschine, die diese Nachfragen beantworten kann.

Eigenschaften

Kann eine enorme Quantität Teile laden

Um das umfangreiche von den Teilarten zu stützen, die für Hochmischungsproduktion erfordert werden, schreibt bis 180 unterschiedliches Teil im Band kann auf die Maschine eingestellt werden. Darüber hinaus können die Versorgungseinheiten, mit einer großen Vielfalt von den Einheiten leicht geändert werden, die, um Teile von den Behältern und von den Stöcken zusätzlich zum Band zu liefern verfügbar sind.

Auswählbare Roboterkonfiguration

Die Hauptarten sowie die Anzahl von Robotern können vorgewählt werden, um Änderungen in der Art und in der Skala der Produktion zusammenzubringen. (Bis 4 Roboter pro Maschine)

Leistungsfähige Unterstützung für neue Produktions-Einleitung (NPI)

Selbstform-Generator an der Maschine wird jetzt als Standard angeboten, um die Zeit zu verringern, die erfordert wird, um Produktion vom Vorstellen einer Plattenart während der Hochmischungskleinserie aufzustocken. Wenn unter Verwendung der NPI-Stützfunktion und der Vision ein Aufbereitungsfehler an der Maschine auftritt, ist schnelle Fortsetzung der Produktion möglich, weil der Vision, die Daten verarbeitet, automatisch basiert auf dem tatsächlichen erworbenen Bild neu erstellt wird. Dieses verringert die Produktionsstartarbeit, wenn Produkte geändert werden.

*NPI-Werkzeuge: Neue Produkteinführungswerkzeuge

Unabhängige Produktion des Doppelwegs

Diese Maschine kann unabhängige Produktion des Doppel-wegs von verschiedenen Platten gleichzeitig durchführen, indem sie doppelte Förderer verwendet. Mit dieser Einrichtung während ein Weg produziert, kann ein Wechsel am anderen Weg durchgeführt werden. Dies heißt, dass das Äquivalent von zwei Linien während nur unter Verwendung einer einzelnen Zeile von Maschinen bearbeitet werden kann.

Behandelt eine breite Palette von Plattengrößen

Das AIMEX II stützt kleine Platten von 48 x 48 Millimeter (″ 1,89 x 1,89 ″) zu den sehr großen Platten bis 759 x 686 Millimeter (″ 29,88 ″ x 27). Dieses erlaubt es, eine breite Palette von Gremien, aus den kleinen wie denen leistungsfähig zu produzieren, die in den Handys und in den Digitalkameras an mittelgroße Gremien wie die gewöhnt sind, die für Netzbretter und -Notebooks benötigt werden, sowie lange LED-Gremien und LCD-TV Gremien.

Multi Einspeisung (MFU)

Eine multi Einspeisung, die benutzt werden kann, um Zufuhren als Gruppe auszutauschen, wird als die Zufuhrversorgungseinheit benutzt. Wenn die Offlinestromversorgungseinheit (Wahl) benutzt wird, können Zufuhren auf dem Offline MFU gegründet werden und alle Zufuhren auf der Einheit können mit der Note eines Knopfes automatisch gerückspult werden. Dieses macht externe Wechselarbeit leistungsfähiger und schneller.

Behältereinheiten können an beiden Seiten der Maschine eingestellt werden

Die Behältereinheiten, die benutzt werden, um Teile in den Behältern zu liefern, können an der Front oder an der Rückseite von Maschinen geladen werden. Behälterteilversorgung ohne Unterbrechung ist unter Verwendung der unabhängigen Zeitschriftenkonfiguration von Fuji möglich. Dieses macht es möglich, die Dauer zu verringern, welche die Maschine gestoppt wird, wenn die Behälterteile heraus während der Produktion laufen.

Unterstützung für Höhen Teils 38,1 Millimeter (1,5 Zoll)

Die Teile bis 38,1 Millimeter (1,5 Zoll) in der Höhe können auf dem AIMEX II mit dem Sonderbarformteil des Kopfes behandelt werden. Dieses lässt die Maschine hohe Teile bis 38,1 Millimeter in Höhe wie umfangreiche Relais und LAN-Verbindungsstücke legen, die für Automobilplatten und Motherboards allgemein verwendet sind, gerade indem sie die Teilversorgungseinheit ändern.

Verbesserter Durchsatz

Das Vorwählen, zum wann des V-Fortschritts (Zufuhrpalette verschob sich vorwärts), unter Verwendung V12 zu verwenden geht Führungen zu den kürzeren Abständen zwischen den Aufnahmen- und Platzierungspositionen und verbessertem Durchsatz voran.

Köpfe AIMEX II und viele austauschbaren Einheiten (Gerät-bedingt, Teilversorgungseinheiten, Kameraeinheiten und optionale Einheiten) werden mit der NXT-Reihe geteilt. Das AIMEX II erbt die Flexibilität der NXT-Reihen und, mögen gerade mit NXT-Maschinen, kann flexibel konfiguriert sein, um die Produktionszustände zusammenzubringen.

Es ist möglich, eine Linie zu machen, die Variabelmischungsvariabelvolumenproduktion behandeln kann, indem es ein AIMEX IIS anschließt, um die Quantität von Zufuhren zu erhöhen, die eingestellt werden und die Quantität von Robotern weiter erweitern können, die benutzt werden können.
