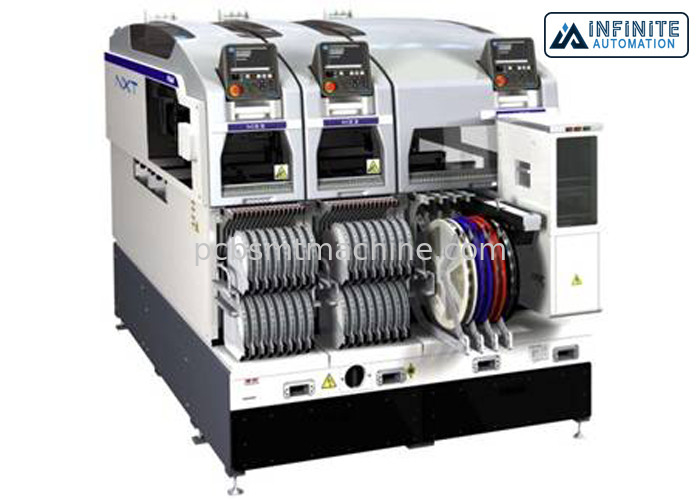

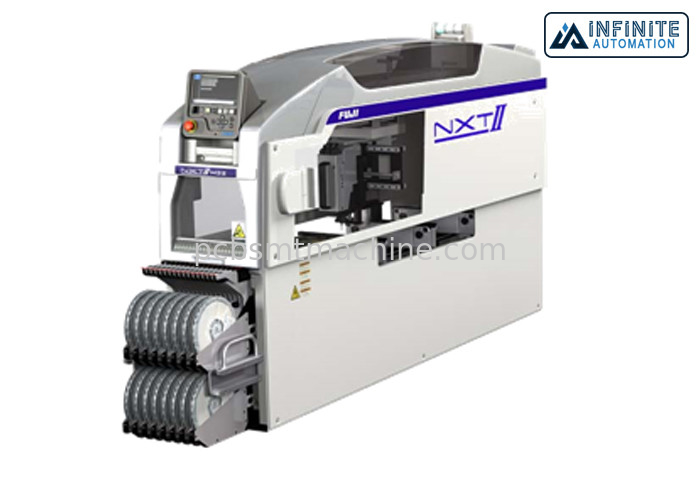

Ursprüngliche und benutzte ersteigbare SMT Platzierungs-Maschine Fujis NXT M3 II

Ersteigbare Platzierungs-Plattformen Fujis NXT M3 II, ursprüngliche und benutzte SMT-Auswahl und Platz-Maschine

Unbegrenzte Automatisierung bietet das beste Bedingung ursprüngliche und gebrauchte Fuji NXT M3 II Multifunktions-SMT-Platzierungsmaschine an. Unsere erfahrenen und SMT-Experteningenieure überprüfen, ob alle Maschinen die steife generalüberholende Maschine, Kalibrierung und Prüfung durchmachen, bevor wir die Maschinen an unsere Kunden liefern.

Das Fuji NXT ist entworfen, um die Nachfragen der modernen Produktionsumwelt zu befriedigen. Seine austauschbaren Platzierungsköpfe lassen jedes Maschinenmodul als Hochgeschwindigkeitschip mounter oder Multifunktionsplatzierungsmaschine arbeiten entweder und – Ermöglichen des Wechsels einer kompletten Fertigungsstraße in gerechte Minuten. NXT-Module sind schnell reconfigurable, Ihre Fähigkeit zu den Realzeitproduktionsnachfragen sicherzustellen. M3II, M6II und startete eben Module M6II SP (hohe Genauigkeits-Modul) kann vereinbart werden und schnell neu geordnet werden, Ihre einzigartige und dynamisch ändernde Produktionsumwelt speziell zu passen. Intelligente Zufuhren horizontalen Ladens erlauben nicht nur, dass Komponenten geladen werden, während die Maschine bewegend sie beseitigen gegründete Fehler, als die Identifikations-Funktion garantiert ist, dass Komponenten geliefert werden, wo sie auf dem Brett benötigt werden.

Austauschbarer Plazierungskopf

Der austauschbare Kopf lässt jedes Modul fast alle Oberflächenbergteilarten stützen und beide durchführen Hochgeschwindigkeitschipmontage- und -formBestückung. Das NXT kann PWB-Größe bis 534 x 610 Millimeter unterbringen und wird mit automatischer Schienenbreitenanpassung und einem optionalen automatischen Bearbeitungsstiftunterstützungssystem ausgerüstet. Intelligente Zufuhren sind Standard und können in jeden verfügbaren Schlitz schnell geladen werden, verhindern Teilverlust auf Spulenwechsel, und stellen restliche Teil- und vorbeugende Wartungsverwaltung bereit. NXT, die, Ikone-ansässiges Betriebssystem Sprache-neutral sind, setzt die Lernkurve für Ausbildungsbetreiber herab und verbessert die Leistungsfähigkeit von den Betreibern, welche die Linie laufen lassen. Dieses beseitigt die typischen Durchführungsfragen mit Produktivität und Qualität, die häufig die Integration der neuen Technologie begleiten.

Zufuhr-Kapazität:

M3II - Bis 20 Arten (8 Millimeter-Band)

M6II - Bis 45 Arten (8 Millimeter-Band)

PWB-Ladezeit:

Doppelter Förderer: Ununterbrochene 0 sek

Einzelner Förderer: sek 2,5

(Unter Verwendung nur des einzelnen Förderers M3ll-Moduls: 3.4sec)

(Unter Verwendung nur M6ll-Moduls)

Platzierung von Genauigkeit:

Chips: ± 0,05 Millimeter (Sigma 3)

Vier Seitenverbleite: 0,03 Millimeter (Sigma 3)

Durchsatz:

H12HS: 22.500 CPH

H08: 10.500 CPH

H04: 6.500 CPH

H02: 5.600 CPH

H01: 4.200 CPH

Anwendbare Komponenten:

H12HS: 0402 (01005) bis 7,5 x 7.5mm Max Height: 3.0mm

H08: 0402 (01005) zu 12 X12 Millimeter Max Height: 6,5 Millimeter

H04: 1608 (0603) zu 38 x 38 Millimeter Max Height: 9,5 Millimeter

H02/H01: 1608 (0603) bis 74 x 74mm (32mm x 180mm) Max Height: 25.4mm

Modul-Breite:

M3II - 320mm

M6II - 645mm

Maschinen-Maße:

4MII Basis - L: 1390mm x W: 1934mm x H: 1474mm

2MII Basis - L: 740 Millimeter x W: 1934mm x H: Änderungen 1474mmy.
