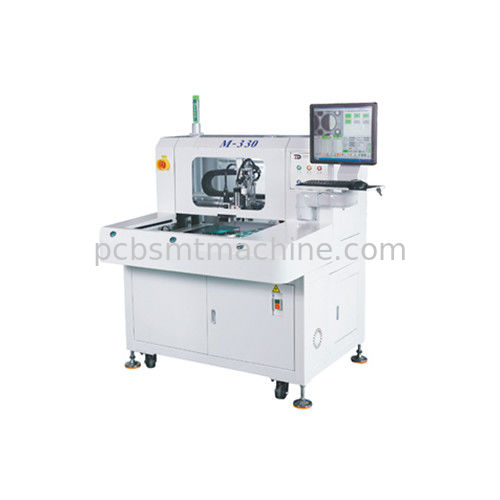

INFITEK M-330-AH Die beste PCB-Schneidmaschine für extra breite Platten

INFITEK M-330-AH Verkleidungsmaschine für besonders breite Leiterplatten

INFITEK M-330-AH ist eine PCB-Router-Maschine, die für extra breite Leiterplatten entwickelt wurde.Diese Maschine sorgt für eine präzise PCB-Deponierung und minimiert gleichzeitig die Belastung der KomponentenDas effiziente Design und die Sicherheitsmerkmale machen es zu einem wertvollen Produkt in der Elektronikherstellung.

Arbeitsbank und Bewegungssystem:

Doppelbefestigungsart: Die Maschine kann gleichzeitig zwei PCBs aufnehmen.

Positionierung: Die Platten können mit Hilfe von Löchern oder Plattenkanten positioniert werden.

Manueller Einstieg/Ausgang: Sie laden und entladen PCBs manuell.

Schneidbereich: Es kann PCB bis zu 500 x 550 mm verarbeiten.

Plattenstärke: Geeignet für Platten mit einer Dicke von 0,3 bis 3,0 mm.

Schneidfunktionen: Gerade Linien, L-Formen, Kreise, Bögen und mehr.

Spindelmotor:

Leistung: 350 Watt von einem japanischen NSK Motor.

Geschwindigkeit: bis zu 60000 U/min.

Kühlung: Luftgekühlt.

Werkzeugschankgröße: 3,175 mm.

Werkzeugwechsel: manuell.

System zur Sammlung von Staub

Leistung: Hochdruckbläser mit unterer Saugkraft (3-5 PS) und oberer Saugkraft (3-5 PS).

Abluftvolumen: 3-4 Kubikmeter pro Minute.

Statischer Druck: Minus 2300 mmAq.

Stromversorgung:

Host: 220 Volt, Einzelphase, 10 Ampere, 50/60 Hz.

Staubsammler: 380 Volt, 3 Phasen, 5 Ampere.

Luftquelle: Verbrauch von 4-6 Litern pro Minute.

Betriebssystem:

Spindelgeschwindigkeit: Durch einen Frequenzwandler von 3000 bis 60000 U/min einstellbar.

Schneidleistung: Nicht Schneidgeschwindigkeit von 1000 mm pro Sekunde, Schneidgeschwindigkeit von bis zu 1-100 mm pro Sekunde und Wiederholbarkeit von < 0,02 mm für gerade Linien, Kurven und Bögen.

Wartung: Keramische Spindellager, Werkzeugwechsel auf Basis von PCB-Material und Sicherheitsfunktionen wie Z-Achsen-Stopp und Türerkennung.
