Panasonic Essential Bandeinzug N610146226AA(N610111719AA)für RHS/RHS2B/RG131/RL131/RL132/RL132/NB168 AI-Maschinen
1. Produktbeschreibung / Einführung

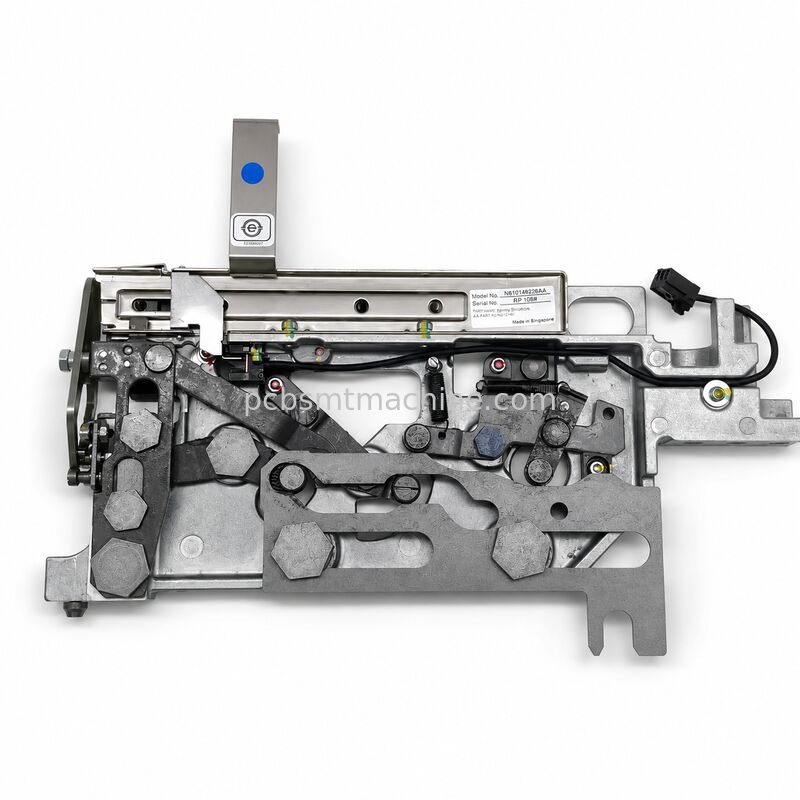

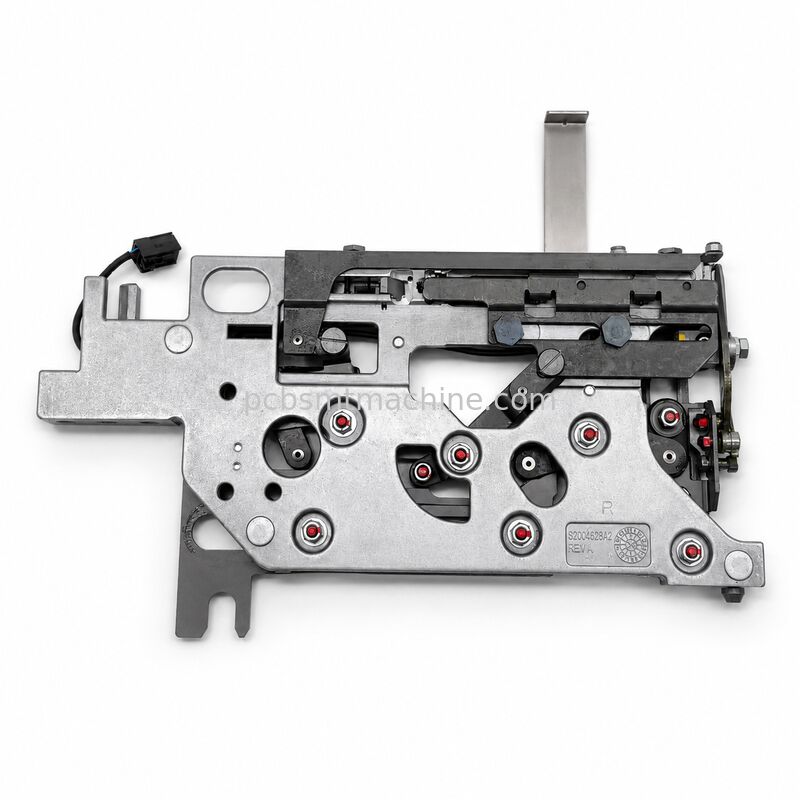

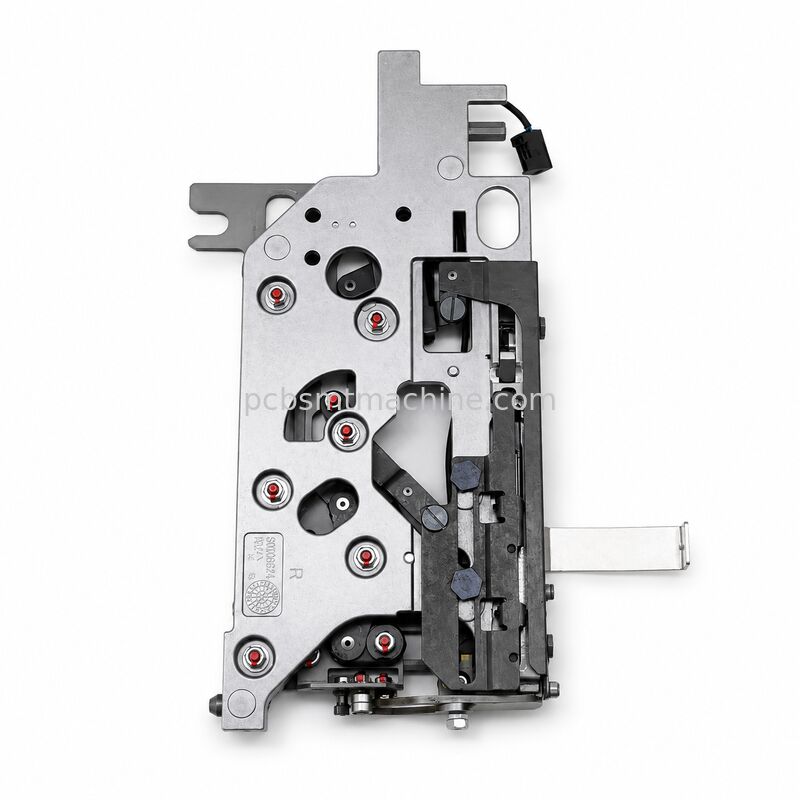

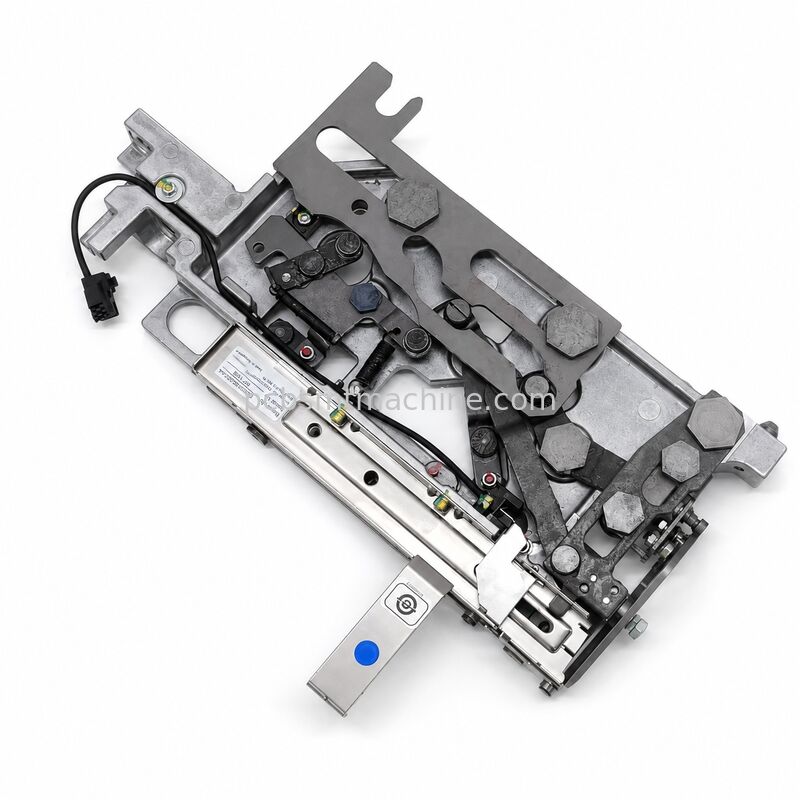

DerN610146226AA / N610111719AAist ein professioneller Panasonicunverzichtbarer Bandzuführer, speziell konfiguriert für die Zuführungsbaugruppe von Panasonic RL132 Hochgeschwindigkeits-Radial-Komponenten-Bestückungsmaschinen. Als zentrales Originalzubehör für die radiale Bauteilzuführung,N610146226AA / N610111719AAist in der Kategorie TAPE FEEDER SECT kategorisiert. (25,4 × 10,0) im offiziellen RL132-Ersatzteilkatalog mit der offiziellen Standardbezeichnung Tape Feeder Unit.
Ausschließlich für die radiale Zuführung von Bleikomponenten und Positionierungsarbeiten vor dem Einsetzen konzipiert.N610146226AA / N610111719AAPasst perfekt zum täglichen Betrieb, zum Austausch von Teilen und zur Gerätewartung von Einsteckmaschinen der Serie RL132. Es bietet außerdem zuverlässigen Zubehör-Support für generalüberholte und überholte RL132-Geräte. Die entsprechenden offiziellen Maschinenmodelle der Panasonic RL132-Produktfamilie umfassen NM-EJR5A und NM-EJR6A.
2. Produktparameter
Alle technischen Spezifikationen vonN610146226AA / N610111719AAHalten Sie sich strikt an die ursprünglichen Werksstandards von Panasonic und gewährleisten Sie volle Kompatibilität mit den angegebenen Geräten der RL132-Serie. Die detaillierten Parameterinformationen sind wie folgt sortiert:
|
Artikel
|
Information
|
|
Teile-Nr.
|
N610111719AA (N610146226AA)
|
|
Produktname
|
Bandzuführungseinheit
|
|
Marke
|
Panasonic
|
|
Anwendbare Maschine
|
Panasonic RL132
|
|
Host-Maschinenmodell
|
NM-EJR5A / NM-EJR6A
|
|
Maschinentyp
|
Hochgeschwindigkeitsmaschine zum radialen Einsetzen von Bleikomponenten
|
|
Markierung des Einzugsabschnitts
|
25,4 × 10,0
|
|
Standard-RL132-Komponentenabstand
|
2,5 / 5,0 mm
|
|
Optionaler RL132-Komponentenabstand
|
7,5 / 10,0 mm
|
|
Typische anwendbare Komponenten
|
Widerstände, Elektrolytkondensatoren, Keramikkondensatoren, LEDs, Transistoren, Filter, Widerstandsnetzwerke
|
Den offiziellen technischen Unterlagen der Panasonic RL132-Ausrüstung zufolge unterstützt die Maschine eine maximale Einführgeschwindigkeit von 0,14 Sekunden pro Bauteil und verfügt über ein ausgereiftes sequentielles Bauteilzuführungssystem. Als KernfütterungskomponenteN610146226AA / N610111719AAPasst sich vollständig an diesen Betriebsmechanismus an, um eine gleichbleibende Maschinenbetriebseffizienz zu gewährleisten.
3. Produktmerkmale
Es ist wichtig, das zu klärenN610146226AA / N610111719AAist ein professionelles mechanisches Zuführmodul für radiale Bleikomponenten-Bestückungsgeräte, das sich völlig von den herkömmlichen SMT-Bestückungszuführungen der CM- und NPM-Serie auf dem Markt unterscheidet.
Diese Bandzuführeinheit übernimmt die Kernaufgabe der stabilen Komponentenförderung, der präzisen Materialbandführung und der Standardpositionierung vor dem Einführen für RL132-Geräte. Es ist die Schlüsselkomponente, um den kontinuierlichen und stabilen Betrieb radialer Insertionsverfahren zu gewährleisten. Für Benutzer, die gebraucht oder generalüberholt kaufenN610146226AA / N610111719AAEs wird empfohlen, sich bei der Inspektion auf mehrere Schlüsselteile zu konzentrieren, einschließlich der gesamten Rahmenstruktur, der Zuführungsführungsschiene, der Gleitteile, des Übertragungshebelmechanismus, der Bandführungsbaugruppe, des Schneidwerkzeugbereichs, der Sensoreinheit, der passenden Kabel und Verbindungsstecker, um sicherzustellen, dass die Ausrüstung den Produktionsstandards entspricht.
4. Fragen und Antworten
F1: Ist N610111719AA ein SMT-Bestückungszuführer?
Nein. Dieses Zubehörmodell passt zu den radialen Bestückungsgeräten RL132 von Panasonic anstelle von CM- oder NPM-SMT-Bestückungsmaschinen. Das anwendbare Ausrüstungsszenario vonN610146226AA(N610111719AA)ist einzigartig positioniert für Produktionslinien zur radialen Leitungseinführung.
F2: Mit welcher Maschine sollte es verglichen werden?
Alle Anpassungs- und Kalibrierungsarbeiten müssen für die Modelle der Panasonic RL132-Serie, insbesondere NM-EJR5A und NM-EJR6A, durchgeführt werden.
F3: Was sollte vor dem Kauf überprüft werden?
Vor dem Kauf desN610146226AA(N610111719AA)Bei der Zuführungseinheit müssen Käufer die offizielle Teilenummer, die Standardkennzeichnung der Zuführungsabschnittsgröße sowie die Unversehrtheit und den Betriebszustand der Anschlüsse, Sensoren und Schneidkomponenten bestätigen und die vom Lieferanten bereitgestellte Gesamtkompatibilitätsbescheinigung überprüfen.
