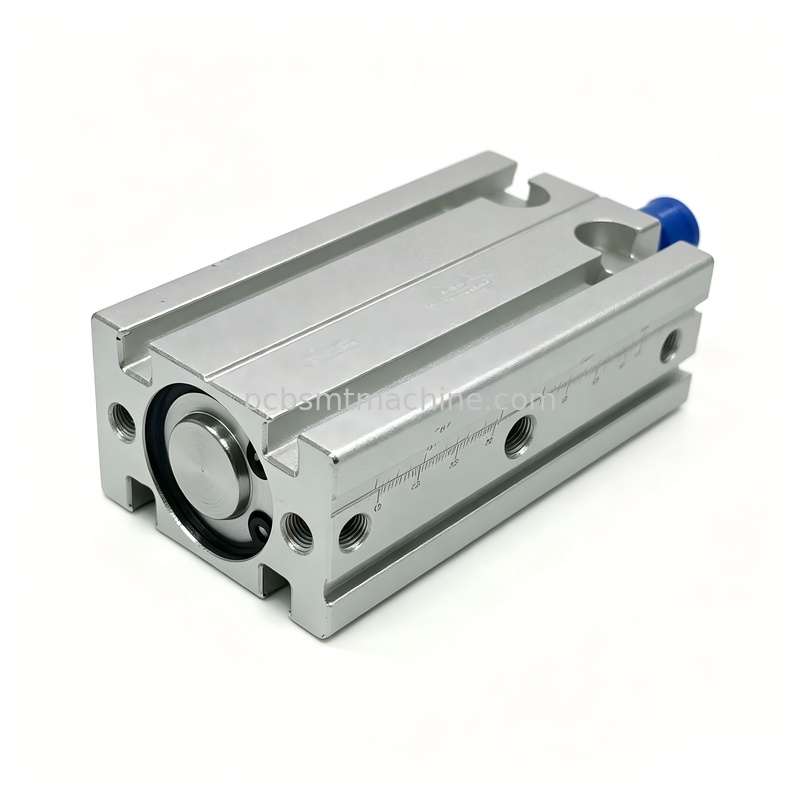

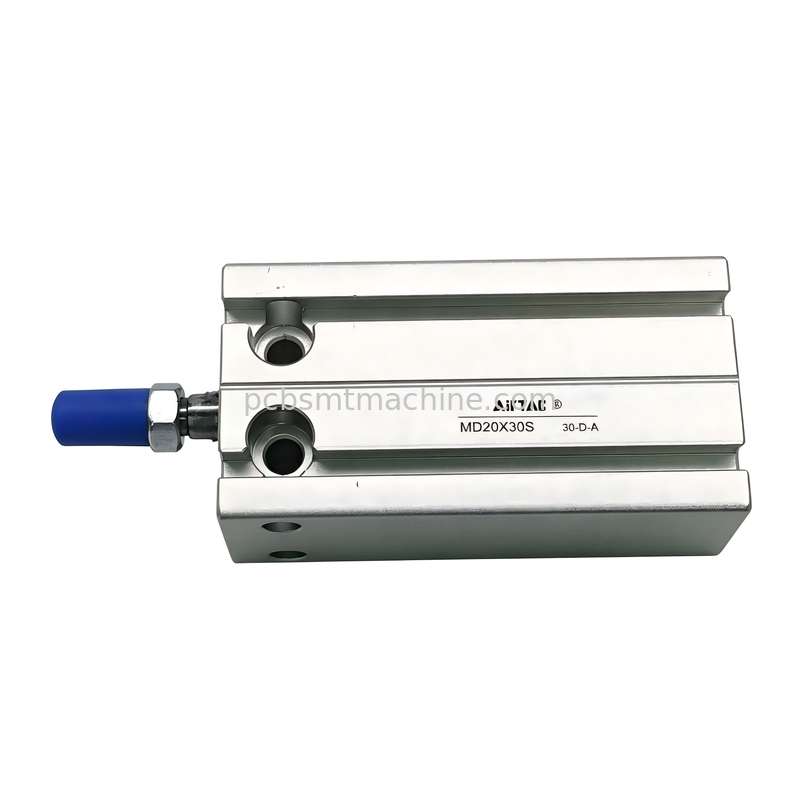

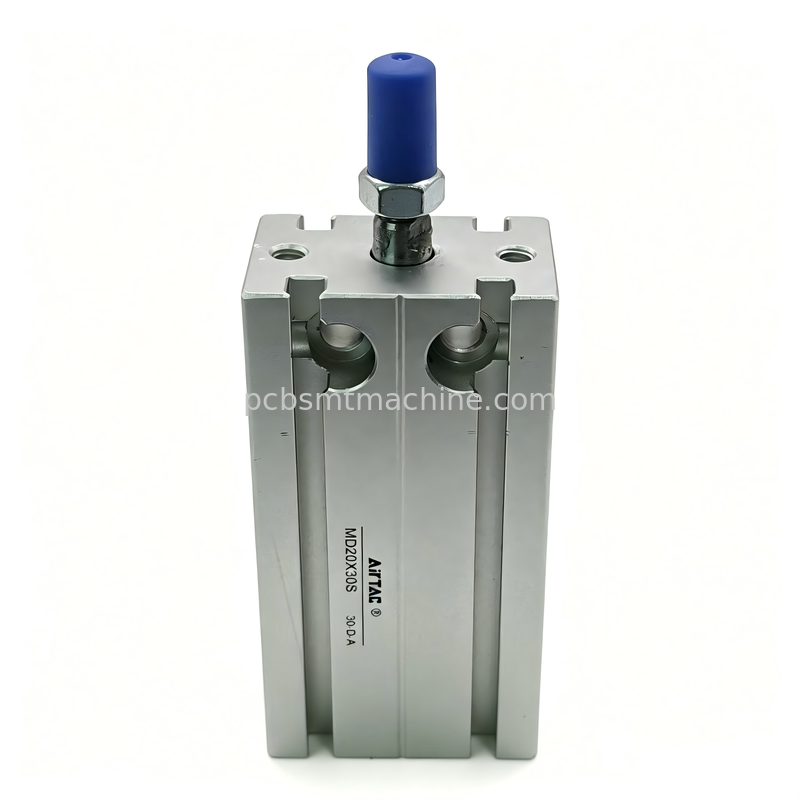

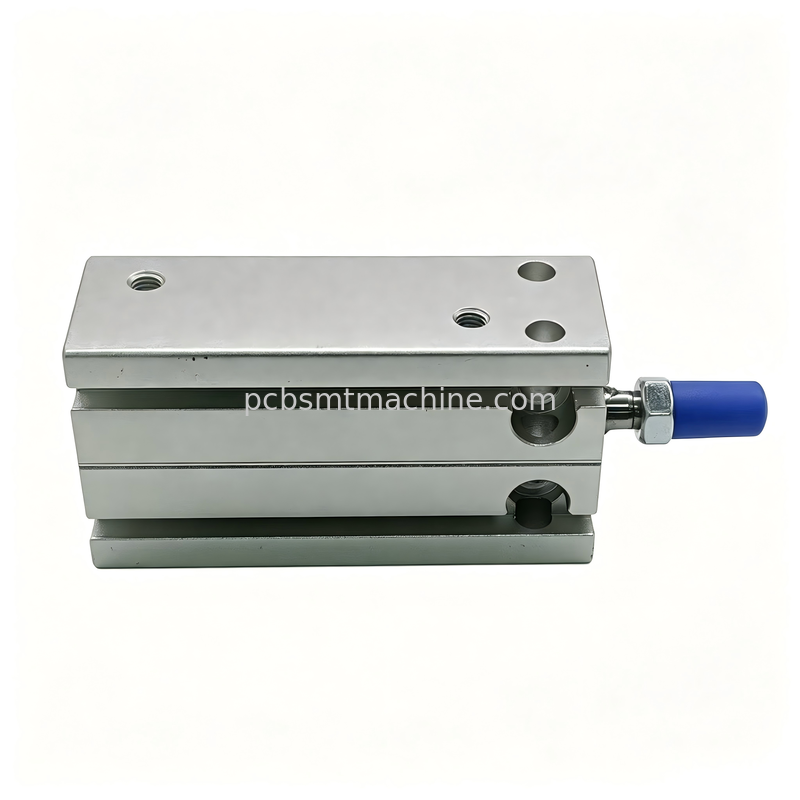

Name: MD-20X30-S Luftzylinder mit 20 mm Bohrgröße 30 mm Schlag und eingebauter Magnetring für SMT-Ausrüstung
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: MTNP002488AA
Price: 50.00 USD
Availability: InStock

Zu Hause > produits > smt Ersatzteile >

MD-20X30-S Luftzylinder mit 20 mm Bohrgröße 30 mm Schlag und eingebauter Magnetring für SMT-Ausrüstung

Herkunftsort:

China

Markenname:

OEM

Zertifizierung:

Modellnummer:

MTNP002488AA

Kontakt mit uns

Bitte um ein Angebot

MD-20X30-S Luftzylinder mit 20 mm Bohrgröße 30 mm Schlag und eingebauter Magnetring für SMT-Ausrüstung

Einzelheiten zum Produkt

Zahlungs- und Versandbedingungen

Min Bestellmenge

Preis

1-100USD

Verpackung Informationen

Karton

Lieferzeit

3-5 Werktage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union

Verwandte Produkte

Original neue Anleitung 1087110021 für Nachime SMT-Schablonendrucker mit reibungsarmer Oberfläche und genauer Positionierung

Beste Preis erhalten

N210193243AA Replacement SMT Rubber Shock Absorber Damper Plug with Multi-layer Ribbed Design and Square Mounting Base

Beste Preis erhalten

KYH-M0204-039 Muffler Silencer Cotton for YAMAHA YV100 SMT Machine - High-Density Porous Sound Absorbing Material, Direct Replacement, Balanced Air Permeability

Beste Preis erhalten

Verschleißfeste Düsenwelle aus Legierung mit präzisionsgeschliffener Oberfläche zum direkten Austausch in Hitachi Sigma G5/G5S-Montagegeräten

Beste Preis erhalten

Kontakt mit uns

(86)-13823274872

rosy@pcbsmtmachine.com

86-755-23115005

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

MTNP002488AA Luftzylinder MD-20X30-S mit CMSG-020 Magnetschalter | Ersatzteile für SMT-Pneumatikzylinder

Produkteinführung

MTNP002488AA ist eine komplette pneumatische Baugruppe, bestehend aus dem Multimount-Zylinder MD-20X30-S und dem Magnetschalter CMSG-020, einem häufig verwendeten Ersatzteil für SMT-Zylinder. Als SMT-Ausrüstungszylinder wird er häufig auf PCBA-Produktionsanlagen installiert, um Positionierungs-, Klemm- und Materialschiebevorgänge voranzutreiben.

Ausgestattet mit einem eingebauten Magnetring arbeitet der Zylinder mit einem Magnetschalter zusammen, um die Kolbenposition und Rückmeldungssignale genau zu erkennen und so einen stabilen automatischen Betrieb der Maschinen zu gewährleisten. Es ist mit verschiedenen SMT-Montagegeräten kompatibel und erfüllt die Anforderungen einer langfristigen kontinuierlichen Produktion in Fabriken.

Produktspezifikationen

Artikel	Spezifikation
Baugruppe Teile-Nr.	MTNP002488AA
Zylindermodell	MD-20X30-S
Passender Sensor	CMSG-020 Magnetschalter
Zylindertyp	Kompakter, doppeltwirkender Multimount-Zylinder (mit integriertem Magnetring)
Bohrungsgröße	20mm
Schlaganfall	30mm
Betriebsdruck	0,15 ~ 1,0 MPa
Prüfdruck	1,5 MPa
Arbeitsmedium	Gefilterte Druckluft
Betriebstemperatur	-20℃~70℃
Magnetschalter	2-Draht-Reed-Sensor, Standardkabel 2 m
Anwendung	Ersatzteile für die Wartung von SMT-Geräten
Zustand	Neues Ersatzteil

Produktmerkmale

Lieferung als komplettes Set: Zylinder MD-20X30-S passend zum Magnetschalter CMSG-020
Direkter Ersatz für MTNP002488AA SMT-Pneumatikzylinder, sofort einbaufertig
Multidirektionales Montagedesign, ideal für begrenzte enge Räume in SMT-Maschinen
Der eingebaute Magnetring sorgt für eine stabile Sensorauslösung bei hochfrequenten Hin- und Herbewegungen ohne Signalverlust
Hochwertige Dichtungskomponenten zeichnen sich durch gute Luftdichtheit und Verschleißfestigkeit aus und verlängern so die Lebensdauer
Identische Montageabmessungen und Leistung wie bei der Originalbaugruppe; keine mechanische Modifikation erforderlich
Vor dem Versand vollständig geprüft, geeignet für den Einsatz unter rauen PCBA-Werkstattumgebungen

Häufig gestellte Fragen

Welche Komponenten sind in einem Satz MTNP002488AA enthalten?

Die komplette Baugruppe umfasst den Zylinder MD-20X30-S und den Magnetschalter CMSG-020.

Kann ich Zylinder und Magnetschalter separat kaufen?

Wir bieten eine komplette Montage an und eine separate Lieferung des MD-20X30-S-Zylinders oder des CMSG-020-Magnetschalters ist möglich.

Wie kann ich bestätigen, ob dieses SMT-Zylinder-Ersatzteil zu meiner Maschine passt?

Bitte geben Sie Ihr spezifisches Maschinenmodell an. Wir prüfen die Kompatibilität vor der Bestellung.

Welche Funktion hat der Magnetschalter CMSG-020?

Es erkennt die Kolbenposition des Zylinders in Echtzeit und überträgt Signale an die Maschinensteuerung, um eine automatische Positionierungssteuerung zu realisieren.

Wie lange ist die Lieferzeit für Lagerartikel?

Lagerware kann innerhalb von 1-3 Werktagen versandt werden. Für große Bestellungen steht eine stabile Massenversorgung zur Verfügung.

Kann dieses Ersatzteil die Originalzylinderbaugruppe direkt ersetzen?

Ja. In Einbaugröße und Leistung entspricht es der Originalbaugruppe, Plug-and-Play ohne mechanische Anpassung.
