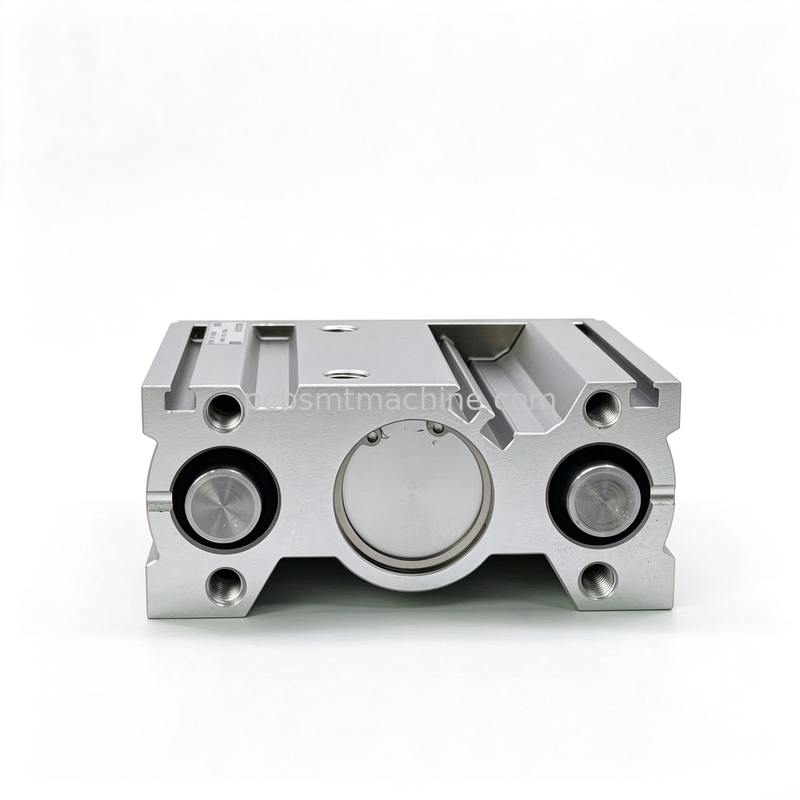

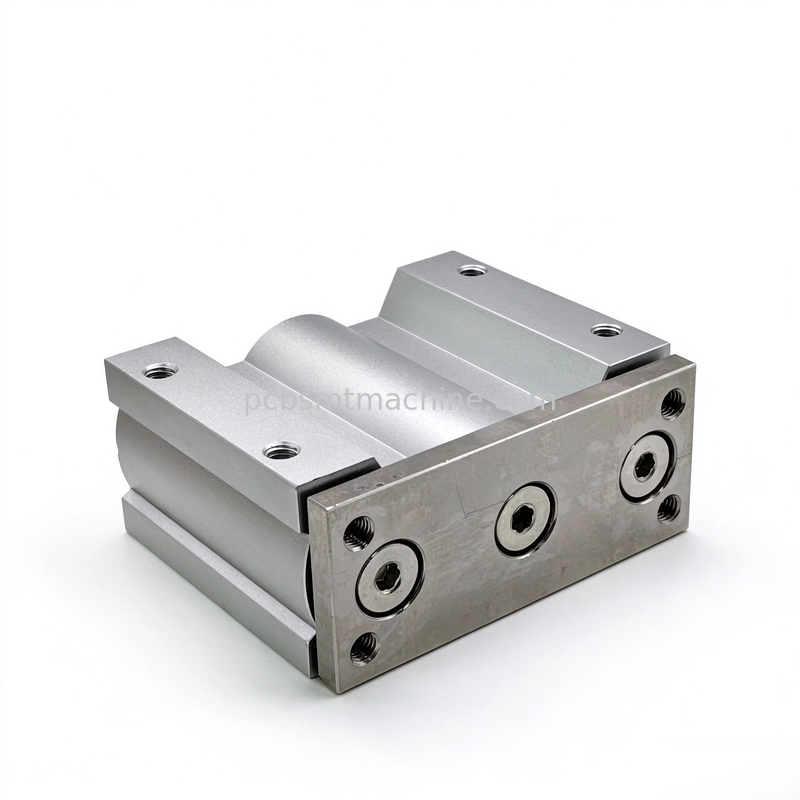

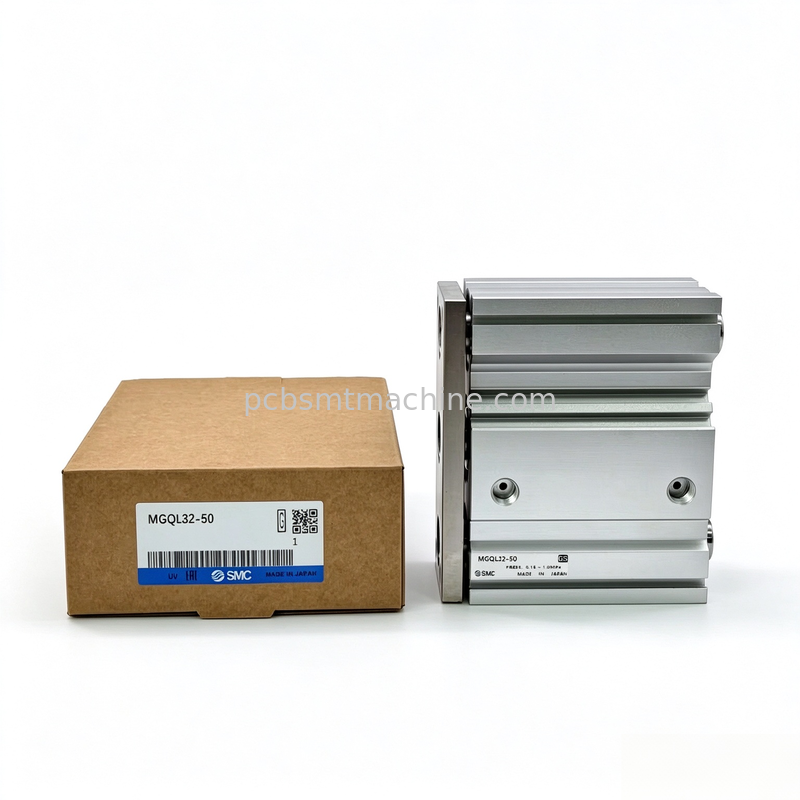

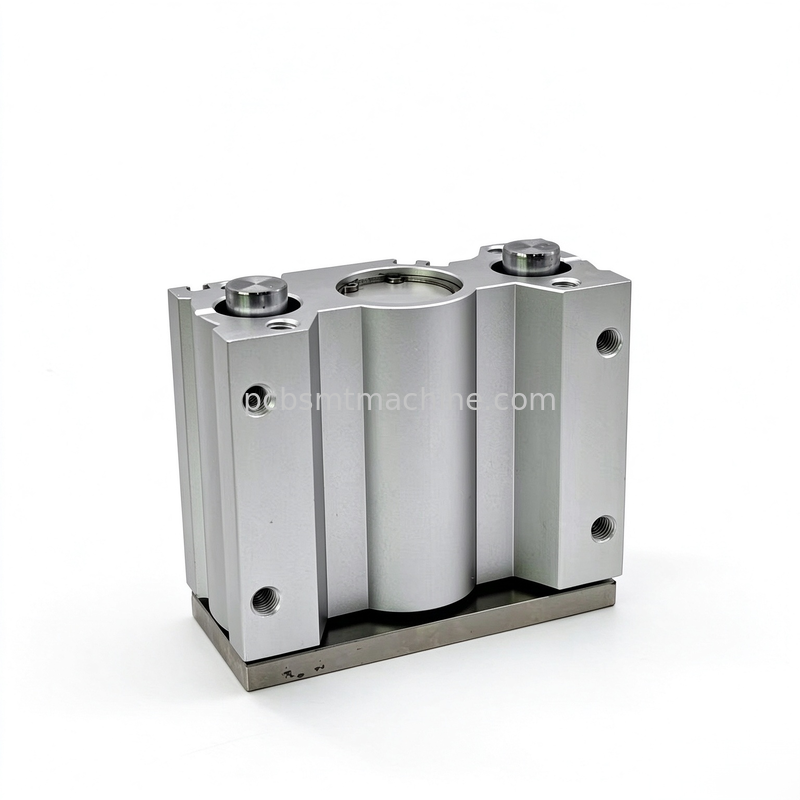

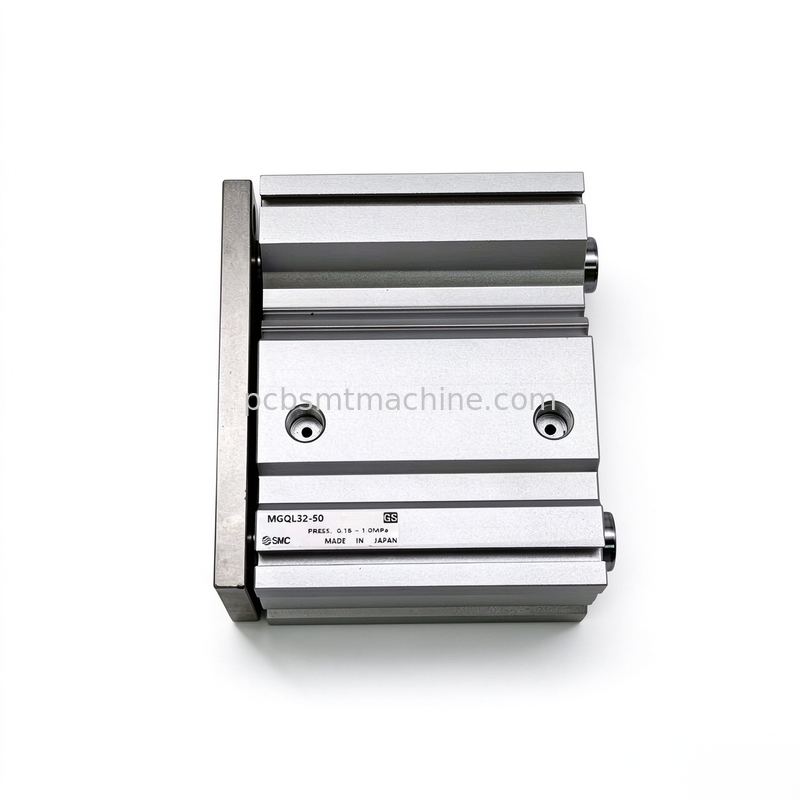

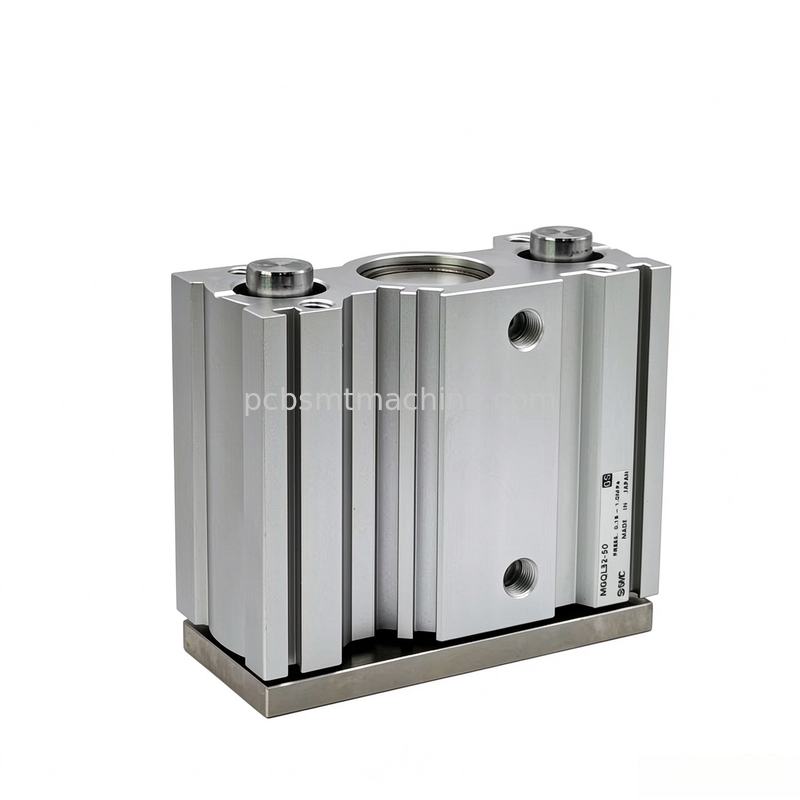

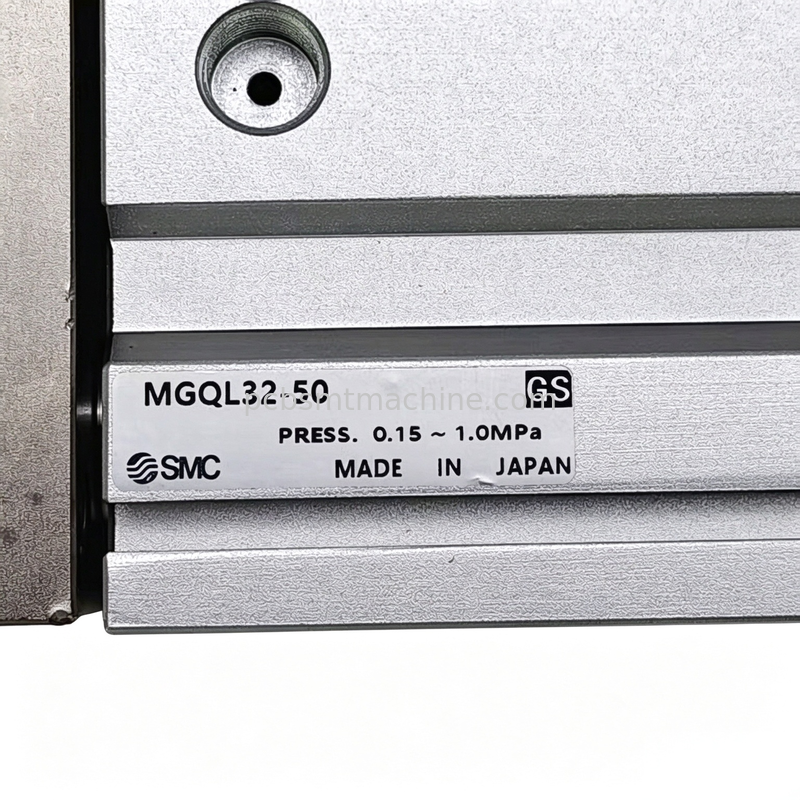

MGQL32-50 SMC Kompakter Führungszylinder
Original-neuer Verschluss- und Hebzylinder für Förderanwendungen in automatisierten Fertigungssystemen.
Produktübersicht
Der kompakte Führungszylinder MGQL32-50 aus der MGQ-Serie von SMC verfügt über eine integrierte Führungswelle mit Kugelbuschlagerstruktur.für eine reibungslose Bewegung geeignet, ideal zum Anhalten des Werkstücks, Heben und Schieben auf Förderleitungen, weit verbreitet in PCB-Fördergeräten für SMT-Produktionslinien in der PCBA-Elektronikherstellung.
Dieses Modell verfügt über eine 32 mm große Bohrung und einen 50 mm großen Schlag mit doppelt wirkender Struktur und eingebauten Magneten für die magnetische automatische Schaltermontage.Die integrierte Leitwelle trägt seitliche Belastungen bei gleichzeitiger Erhaltung der nicht rotierenden Leistung. Gummische Stoßfänger an beiden Enden absorbieren Schläge während der Wechselbewegung. Funktioniert mit Druckluft und erfordert keine Schmierung.
Technische Spezifikation
| Parameter |
Spezifikation |
| Teilnummer |
MGQL32-50 |
| Produktbezeichnung |
Kompakter Führungszylinder |
| Marke |
SMC |
| Lagerart |
Kugelbuschlager |
| Langeweile |
32 mm |
| Schlaganfall |
50 mm |
| Art der Maßnahme |
Doppelgespiel |
| Arbeitsmittel |
Druckluft |
| Max. Betriebsdruck |
10,0 MPa |
| Min. Betriebsdruck |
0.1 MPa |
| Beweisdruck |
1.5 MPa |
| Umgebungstemperatur |
-10°C ~ +60°C (ohne Einfrieren der Flüssigkeit) |
| Kissen |
Kautschukstoßfänger an beiden Enden |
| Schmierung |
mit einer Breite von nicht mehr als 20 mm |
| Magneten |
Einbaumagnet, kompatibel mit magnetischen Automatikschaltern |
| Zustand des Erzeugnisses |
Original brandneues |
| Referenzantrag |
Halt, Heben und Schieben des Werkstücks auf einem Förderband; PCB-Übertragungsmechanismus für SMT-Geräte |
Hauptmerkmale und Vorteile
- Kugelbuschlagerstruktur sorgt für eine reibungslose Bewegung für eine präzise Positionierung bei Schub- und Hebanwendungen
- Kompaktes Design mit integrierter Leitwelle spart Platz bei der Montage und hält gleichzeitig seitlichen Belastungen stand und bietet eine Rotationsschutzfunktion
- Ein integrierter Magnet unterstützt SMC-Magnet-Auto-Schalter für die Positionserkennung Signalsammlung
- Kautschukstoßfänger an beiden Enden absorbieren den Aufprall durch wechselseitige Bewegung
- Nicht-Schmierstoff-Konstruktion reduziert Wartungsaufwand für pneumatische Schaltungen
Qualitätssicherung und Dienstleistungen
Alle gelieferten MGQL32-50-Flaschen sind neue Originalprodukte der SMC, die vor der Lieferung nach den Spezifikationen der Fabrik geprüft wurden.Stoßdichte Verpackungen minimieren das Schadensrisiko beim grenzüberschreitenden Transport.
Unterstützende Dienstleistungen
Wir bieten umfassende Beschaffungsdienstleistungen für SMT pneumatische Ersatzteile.Wir liefern passende pneumatische Komponenten einschließlich Führungszylinder., Magnetventile, Filter, Rohrverbindungen, Sensoren und mehr.
Großbestellungen
Die Bestellungen für Massenbestellungen und regelmäßige Ersatzteilangebote sind willkommen.
Häufig gestellte Fragen
Ist der MGQL32-50 ein neuer SMC-Zylinder?
Ja. Wir liefern nur neue, originelle SMC Compact Guide-Zylinder. Wir bieten keine renovierten, gebrauchten oder replizierten Einheiten an. Die entsprechende Produktdokumentation ist auf Anfrage erhältlich.
Auf welcher Ausrüstung wird der MGQL32-50 häufig eingesetzt?
Gemäß der SMC-Dokumentation ist diese Serie für das Anhalten, Heben und Schieben von Fördermechanismen auf Förderern konzipiert.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm.
Kann ich Magnet-Auto-Schalter zusammen mit dem Zylinder bestellen?
Ja. Der MGQL32-50 verfügt über einen eingebauten Magneten und unterstützt SMC-Magnet-Auto-Schalter. Sie können Schalter separat bestellen oder ein kombiniertes Angebot für die einmalige Beschaffung von pneumatischen Komponenten anfordern.
Was ist die MOQ und die geschätzte Vorlaufzeit für MGQL32-50?
Bestellungen ab 1 Stück werden akzeptiert, abhängig von Lagerverfügbarkeit. Vorrätige Artikel versenden schnell. Für Großbestellungen kontaktieren Sie uns bitte für Preis und geschätzte Lieferzeiten.
Kann ich für gesamte SMT-Produktionslinien volle Ersatzteile erwerben?
Ja, wir unterstützen kombinierte Anfragen für mehrere SMT-Ersatzteile. Neben MGQL-Seriezylinder können wir verschiedene pneumatische Zylinder, Ventile, Filter und andere SMT-Ersatzteile und Verbrauchsmaterialien beziehen.Wir bieten Angebote basierend auf Ihrer BOM Liste.
Welche Garantie gilt für die MGQL32-50?
Originalprodukte sind unter den offiziellen Garantiebedingungen von SMC abgedeckt. Schäden, die durch unsachgemäße Installation, Betrieb über die Nennparameter hinaus oder mechanische Kollisionen entstehen, werden nicht durch die Garantie abgedeckt.
