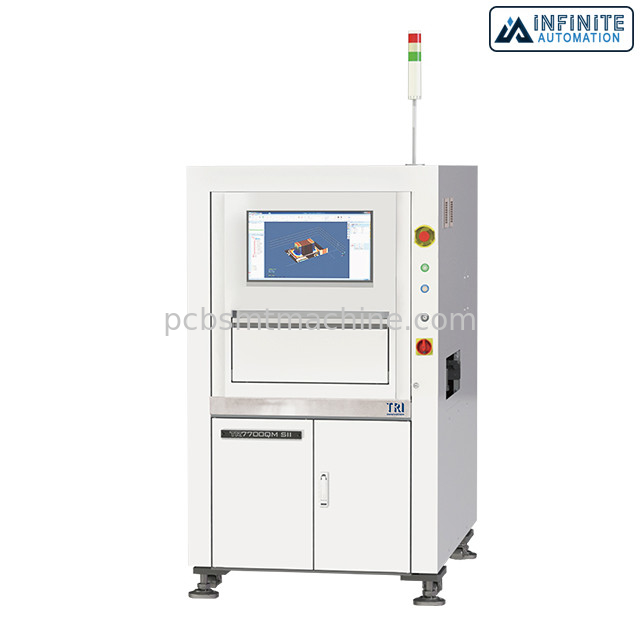

Name: PWB TR7700QM SII-Smart 3D SMT AOI Machine automatisierte Inspektions-Maschine
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7700QM SII
Availability: InStock

Zu Hause > produits > SMT AOI Machine >

PWB TR7700QM SII-Smart 3D SMT AOI Machine automatisierte Inspektions-Maschine

TR7700QM SII SMT AOI Machine

TR7700QM SII

TR7700QM SII-PWB AOI Machine

Herkunftsort:

China

Markenname:

TRI

Modellnummer:

TR7700QM SII

Kontakt mit uns

Bitte um ein Angebot

PWB TR7700QM SII-Smart 3D SMT AOI Machine automatisierte Inspektions-Maschine

Einzelheiten zum Produkt

Anwendung:

AOI - Automatische optische Inspektion

Maschinen-Beschreibung:

PWB 3D automatisierte Inspektions-Maschine

Marke:

TRI

Modell:

TR7700QM SII

Eigenschaften:

5,5 μm Entschließung für Ultrahochpräzisionsc$metrologie-grad Inspektion

Bedingung:

Ursprünglich und verwendet

Funktionalität:

Industrieller Gebrauch

Verpacken:

Holzkiste

Vorbereitungs- und Anlaufzeit:

1 bis 5 Werktage

Zahlung:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Hervorheben:

TR7700QM SII SMT AOI Machine

TR7700QM SII

TR7700QM SII-PWB AOI Machine

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Einheit

Preis

USD

Verpackung Informationen

Holzkiste

Lieferzeit

1 bis 5 Werktage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Versorgungsmaterial-Fähigkeit

10 Einheiten

Verwandte Produkte

Offline AOI-Maschinenbeschreibung MH500-Serie Original- und KI-Vision-Inspektion für DIP-Komponenten

Beste Preis erhalten

MH310/MH310DH/310DL 3D SPI-Maschine Original und Technologie für eine genaue Inspektion von Lötpaste in industriellen SMT-Umgebungen

Beste Preis erhalten

Infitek-LED-Leuchtenstreifen-Röntgenlaserblind-Typgerät

Beste Preis erhalten

Inspektions-Maschine Sinic Tek SMT AOI Machine Automatic Solder Paste

Beste Preis erhalten

Kontakt mit uns

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

PWB TR7700QM SII-Smart 3D SMT AOI Machine automatisierte Inspektions-Maschine

Gebrauchte TR7700QM SII Smart 3D AOI Machine, PWB 3D automatisierte Inspektions-Maschine

Die TR7700QM SII wird auf einer Plattform der hohen Genauigkeit mit 5,5 Parlamentarierbildgebungstechnologie µm hoher Auflösung 12 für den Halbleiter u. die Verpackungsindustrie aufgebaut. Halt-und-gehen 3D AOI in der Lage ist, Drahtbindungen, Die-Bonde, SMD, Stöße und Lötmittelgelenke zu kontrollieren. Der intelligenten die Genauigkeit Lösung 3D AOI wird mit Metrologiefähigkeiten und flexiblen Inspektionsalgorithmen erhöht.

Eigenschaften:

• Halbleiter und Verpackungstechnik-Inspektion.
• 5,5 μm Entschließung für Ultrahochpräzisionsc$metrologie-grad Inspektion
• Bereiten Sie vor, um in Minuten mit der TRI intelligenten Programmierung zu kontrollieren
• Mehrfache Technologien 3D für Inspektion der vollen Deckung

Spezifikationen:

Optisches System

Darstellungs-Methode	Halt-und-gehen Sie
Spitzenkamera	12 Parlamentarier High Speed Camera
Winkel-Kamera	N/A
Darstellungs-Entschließung	μm 5,5
Beleuchtung	Mehrphasen- wahre Farbe LED
Technologie 3D	Viererkabel-Digital-Fransen-Projektoren
Max. Strecke 3D	20 Millimeter

Inspektions-Leistung

Darstellungs-Geschwindigkeit

Bis 7,7 cm ² /sec

Bewegungs-Tabelle u. Steuerung

X-Achsen-Steuerung	Kugelzieher + Wechselstrom-Servo mit Bewegungs-Prüfer
Y-Achsen-Steuerung	Kugelzieher + Wechselstrom-Servo mit Bewegungs-Prüfer
Z-Achsen-Steuerung	Kugelzieher + Wechselstrom-Servo mit Bewegungs-Prüfer
X-Y Axis Resolution	1 μm mit optionalem linearem Kodierer

Brett-Behandlung

Maximale PWB-Größe	400 x 330 Millimeter
PWB-Stärke	0.6 - 5mm
Maximales PWB-Gewicht	3 Kilogramm
Spitzenfreigabe	25 Millimeter
Untere Freigabe	40 Millimeter
Rand-Freigabe	3 Millimeter. Optional: 5 Millimeter
Förderer	880 - 920 Millimeter

Inspektions-Funktionen

Komponente	Fehlend, Tombstoning, Billboarding, Polarität, Rotation, Verschiebung, falsche Markierung (OCV), defekte, umgedrehte, Extrakomponente, Fremdmaterial, angehobene Komponente
Lötmittel	Lötmittel-Leisten-Höhe, Lötmittel-Volumen %, überschüssiges Lötmittel, unzulängliches Lötmittel, überbrückend, Durch-Loch Stifte, angehobene Führung, goldene Finger-Kratzer-Verschmutzung

Maße

WxDxH	1000 x 1460 x 1650 Millimeter Anmerkung: nicht einschließlich Signalturm, Signalturmhöhe 515 Millimeter
Gewicht	785 Kilogramm
