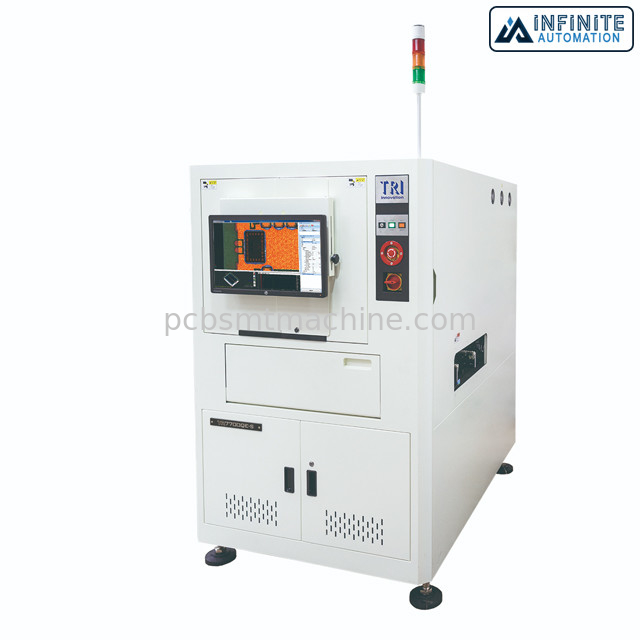

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

TR7700QE S SMT AOI Machine

3D SMT AOI Machine

TR7700QE S 3D AOI Machine

Herkunftsort:

China

Markenname:

TRI

Modellnummer:

TR7700QE-S

Kontakt mit uns
Bitte um ein Angebot
TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine
Einzelheiten zum Produkt
Anwendung:
AOI - Automatische optische Inspektion
Maschinen-Beschreibung:
3D automatisierte Inspektions-Maschine
Marke:
TRI
Modell:
TR7700QE-S
Eigenschaften:
Ultra hohe Präzision 3D AOI
Bedingung:
Ursprünglich und verwendet
Funktionalität:
Industrieller Gebrauch
Verpacken:
Holzkiste
Vorbereitungs- und Anlaufzeit:
1 bis 5 Werktage
Zahlung:
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Hervorheben:

TR7700QE S SMT AOI Machine

,

3D SMT AOI Machine

,

TR7700QE S 3D AOI Machine

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Einheit
Preis
USD
Verpackung Informationen
Holzkiste
Lieferzeit
1 bis 5 Werktage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Versorgungsmaterial-Fähigkeit
10 Einheiten
Verwandte Produkte
Ein guter Preis. Inspektions-Maschine Sinic Tek SMT AOI Machine Automatic Solder Paste Online

Inspektions-Maschine Sinic Tek SMT AOI Machine Automatic Solder Paste

Beste Preis erhalten
Ein guter Preis. 3D SPI SMT AOI Machine Original und verwendete automatische Lötpaste-Inspektion Online

3D SPI SMT AOI Machine Original und verwendete automatische Lötpaste-Inspektion

Beste Preis erhalten
Ein guter Preis. Sinic Tek 3D in der Linie SPI-Lötpaste-Inspektions-Maschinen-industrieller Gebrauch Online

Sinic Tek 3D in der Linie SPI-Lötpaste-Inspektions-Maschinen-industrieller Gebrauch

Beste Preis erhalten
Ein guter Preis. Omron automatisches 3D AOI Inspection Machine Original und benutzter VT S730 Online

Omron automatisches 3D AOI Inspection Machine Original und benutzter VT S730

Beste Preis erhalten
Kontakt mit uns
13823274872
amor@pcbsmtmachine.com
86-755-23115005
Kontaktieren Sie uns jetzt
Beschreibung des Produkts

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine



TR7700QE-S ultra hohe Präzision 3D AOI, gebrauchtes und generalüberholte AOI-Maschinen



Das TR7700QE-S wird auf einer Plattform der hohen Präzision mit 5,5 Parlamentarierbildgebungstechnologie µm hoher Auflösung 12 für den Halbleiter u. die Verpackungsindustrie errichtet. Halt-und-gehen 3D AOI in der Lage ist, Drahtbindungen, Die-Bonde, SMD, Stöße und Lötmittelgelenke zu kontrollieren. Der intelligenten die Genauigkeit Lösung 3D AOI wird mit Metrologiefähigkeiten und flexiblen Inspektionsalgorithmen erhöht.



Eigenschaften:



• Halbleiter und Verpackungstechnik-Inspektion
• Ultrahochpräzision Halt-und-geht 3D AOI
• Inspektion von Drahtanschluss-und Würfel-Abbinden-Defekten
• Bereiten Sie vor, um in Minuten mit der TRI intelligenten Programmierung zu kontrollieren



Spezifikationen:



Optisches System

Darstellungs-Methode Halt-und-gehen Darstellung
Spitzenkamera 12 Mpix
Winkel-Kamera N/A
Darstellungs-Entschließung µm 5,5
Beleuchtung Mehrphasen- wahre Farbe LED
Technologie 3D Viererkabel-Digital-Fransen-Projektoren
Max. Strecke 3D 12 µm Mpix@ 5,5: 4 Millimeter

Inspektions-Leistung

Darstellungs-Geschwindigkeit 12 µm Mpix 3D @ 5,5: 4,1 cm ² /sec
Μm 12 2D @ 5,5 Mpix: 10,3 cm ² /sec

Anmerkung: Abhängig von Teilverteilung

Bewegungs-Tabelle u. Steuerung

X-Achsen-Steuerung Linearmotor mit Bewegungs-Prüfer (Kugelzieher + Wechselstromservomotor optional)
Y-Achsen-Steuerung Gefahrener Doppelkugelzieher + Wechselstrom-Servo mit Bewegungs-Prüfer
Z-Achsen-Steuerung Kugelzieher + Wechselstrom-Servo mit Bewegungs-Prüfer
X-Y Axis Resolution 1 µm

Brett-Behandlung

Maximale PWB-Größe mm* 330 x330

* abhängig von Teilverteilung, konnte die vailable PWB-Größe unterschiedlich sein
PWB-Stärke 0.6-5 Millimeter
Maximales PWB-Gewicht 3 Kilogramm
Spitzenfreigabe 25 Millimeter
Untere Freigabe 40 Millimeter. Optional: 100 Millimeter
Rand-Freigabe 3 Millimeter. Optional: 5 Millimeter
Förderer Inline
Höhe: 880 – 920 Millimeter

* SMEMA kompatibel

Inspektions-Funktionen

Komponente Fehlend
Tombstoning
Billboarding
Polarität
Rotation
Verschiebung
Falsche Markierung (OCV)
Defekt
Umgedreht
Extrakomponente
Fremdmaterial
Angehobene Komponente
Lötmittel Lötmittel-Leisten-Höhe
Lötmittel-Volumen %
Überschüssiges Lötmittel
Unzulängliches Lötmittel
Hohlraumbildung
Durch-Loch Stifte
Angehobene Führung
Goldener Finger
Kratzer/Verschmutzung

Maße

WxDxH 1100 x 1730 x 1750 Millimeter


Anmerkung: nicht einschließlich Signalturm, Signalturmhöhe 520 Millimeter
Gewicht 920 Kilogramm
