Name: Ultra hohe Präzision SMT AOI Machine Automated Inspection Machine
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500 SIII 3D
Availability: InStock

Zu Hause > produits > SMT AOI Machine >

Ultra hohe Präzision SMT AOI Machine Automated Inspection Machine

Hohe Präzision SMT AOI Machine

TR7500 SIII 3DSMT AOI Machine

TR7500 SIII 3D automatisierte Inspektions-Maschine

Herkunftsort:

China

Markenname:

TRI

Modellnummer:

TR7500 SIII 3D

Kontakt mit uns

Bitte um ein Angebot

Ultra hohe Präzision SMT AOI Machine Automated Inspection Machine

Einzelheiten zum Produkt

Anwendung:

Automatische optische Inspektion (AOI)

Maschinen-Beschreibung:

automatische Maschine der Inspektions-3D

Marke:

TRI

Modell:

TR7500 SIII 3D

Eigenschaften:

Hochgeschwindigkeitsfarbmulti-winkel Inspektion von bis 01005 Komponenten

Bedingung:

Gebraucht / Überholt

Funktionalität:

Industrieller Gebrauch - SMT-Fließband

Verpacken:

Holzkiste/Kiste

Vorbereitungs- und Anlaufzeit:

5 bis 7 Tage

Zahlung:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Hervorheben:

Hohe Präzision SMT AOI Machine

TR7500 SIII 3DSMT AOI Machine

TR7500 SIII 3D automatisierte Inspektions-Maschine

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Einheit

Preis

USD

Verpackung Informationen

Holzkiste

Lieferzeit

1 bis 5 Werktage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Versorgungsmaterial-Fähigkeit

10 Einheiten

Verwandte Produkte

Inspektions-Maschine Sinic Tek SMT AOI Machine Automatic Solder Paste

Beste Preis erhalten

3D SPI SMT AOI Machine Original und verwendete automatische Lötpaste-Inspektion

Beste Preis erhalten

Sinic Tek 3D in der Linie SPI-Lötpaste-Inspektions-Maschinen-industrieller Gebrauch

Beste Preis erhalten

Omron automatisches 3D AOI Inspection Machine Original und benutzter VT S730

Beste Preis erhalten

Kontakt mit uns

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

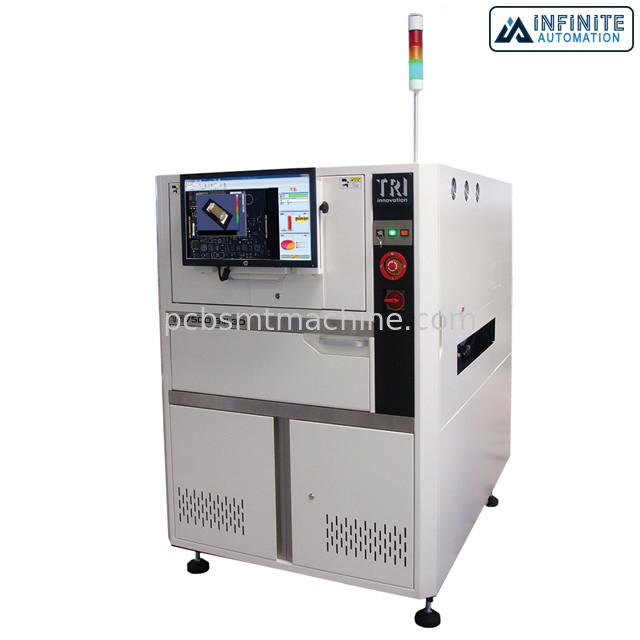

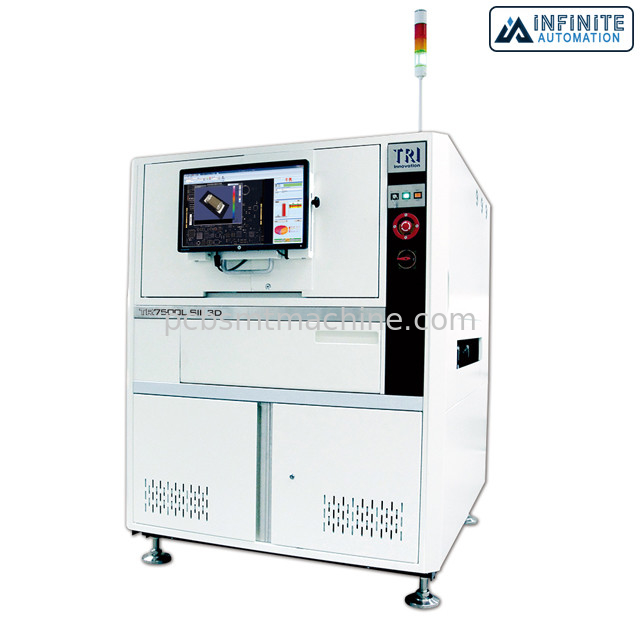

Ultra hohe Präzision SMT AOI Machine Automated Inspection Machine

Hohe Präzision 3D AOI, 3D TR7500 SIII 3D ultra automatisierte die Inspektions-Maschinen- (AOI), gebrauchte und generalüberholteaoi-Maschinen

TRI optimale Lösung 3D AOI liefert die schnellste Multiwinkel PWB-Inspektion verbunden mit blau-Laser-ansässigem wahrem Maß des Profils 3D für die höchste automatisierte mögliche Abbildungsfehlersymptomabdeckung. Hochmoderne Software-Lösungen und Drittgenerations- intelligente Hardwareplattformen kombinierend, bietet das TR7500 SIII 3D robuste Defektinspektion des Lötmittels 3D und der Komponente mit hoher Inspektionsabdeckung und der einfachen Programmierung an.

Unbegrenzte Automatisierung bietet eine breite Palette von gebrauchten SMT-Maschinen an. Wir bieten SMT-Drucker, Chip mounters, AOI, Rückflutöfen, Reinigungsmaschinen, Verbindungsförderer und andere SMT-Produktionsautomatisierungsmaschinen und -ausrüstung an.

Eigenschaften

• Hochgeschwindigkeitsfarbmulti-winkel Inspektion von bis 01005 Komponenten
• Hohe Defekt-Abdeckung unter Verwendung der hybriden Technologie der Inspektions-2D+3D
• Wahres Maß des Profil-3D unter Verwendung Doppellaser-Einheiten
• Schnelle Programmierungs-Schnittstelle mit Selbstbibliothek und Offlineredigieren

Spezifikationen

Optisches System

Darstellungs-Methode	Dynamische Darstellung mit wahrem Maß des Profils 3D
Spitzenkamera	4 Mpix
Winkel-Kamera	1,3 Mpix oder 6,5 Mpix (Werkseinstellung)
Darstellungs-Entschließung	Optisch: 10 µm, µm 15 Laser: μm 10 (optional), 20 μm, μm 50 Anmerkung: Werkseinstellung
Beleuchtung	Mehrphasen- RGB+W LED
Technologie 3D	Einzelne/Doppel-Sensoren Laser-3D
Max. Strecke 3D	20 Millimeter

Inspektions-Leistung

Darstellungs-Geschwindigkeit

4 µm 2D Mpix@ 10: 60 cm ² /sec
4 µm 2D Mpix@ 15: 120 cm ² /sec
4 µm 2D+3D Mpix@ 10: 27-39 cm-² /sec*
4 µm 2D+3D Mpix@ 15: 40-60 cm-² /sec*

* abhängig von Brettgröße und Laser-Entschließung

Bewegungs-Tabelle u. Steuerung

X-Achsen-Steuerung	Kugelzieher + Wechselstrom-Servoprüfer
Y-Achsen-Steuerung	Kugelzieher + Wechselstrom-Servoprüfer
Z-Achsen-Steuerung	N/A
X-Y Axis Resolution	1 µm

Brett-Behandlung

Maximale PWB-Größe	TR7500 SIII 3D: mm* 510 x 460 TR7500L SIII 3D: 660 x 460 Millimeter TR7500 SIII 3D DL: 510 x 250 Millimeter x 2 Wege, 510 x 550 Millimeter x 1 Weg * die prüfbar PWB-Größenstrecke schwankt abhängig von der Konfiguration von Laser-Sonde
PWB-Stärke	0.6-5 Millimeter
Maximales PWB-Gewicht	3 Kilogramm
Spitzenfreigabe	15 mm/25 mm/48 Millimeter [optional] Anmerkung: (1) Laser-resolution@ 50 ist μm 25 oder 48 Millimeter (optional) (2) Laser-resolution@ 20 ist μm 25 Millimeter (3) Laser-resolution@ 10 ist μm 15 Millimeter
Untere Freigabe	40 Millimeter
Rand-Freigabe	3 Millimeter
Förderer	Inline Höhe: 880 – 920 Millimeter * SMEMA kompatibel

Inspektions-Funktionen

Komponente	Fehlend Tombstoning Billboarding Polarität Rotation Verschiebung Falsche Markierung (OCV) Defekt Umgedreht Extrakomponente Fremdmaterial Angehobene Komponente
Lötmittel	Überschüssiges Lötmittel Unzulängliches Lötmittel Hohlraumbildung Durch-Loch Stifte Angehobene Führung Goldener Finger Kratzer/Verschmutzung

Maße

WxDxH	TR7500 SIII 3D: 1100 x 1670 x 1550 Millimeter TR7500L SIII 3D: 1300 x 1630 x 1655 Millimeter TR7500 SIII 3D DL: 1100 x 1770 x 1550 Millimeter Anmerkung: nicht einschließlich Signalturm, Signalturmhöhe 520 Millimeter
Gewicht	TR7500 SIII 3D: 1010 Kilogramm TR7500L SIII 3D: 1250 Kilogramm TR7500 SIII 3D DL: 1150 Kilogramm
