Name: TR7007Q plus SPI-sMT Maschine besaß Inspektion vor der Lötpaste-3D
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7007Q-Plus
Availability: InStock

Zu Hause > produits > SMT AOI Machine >

TR7007Q plus SPI-sMT Maschine besaß Inspektion vor der Lötpaste-3D

TR7007Q plus Maschine SPIs SMT

TR7007Q-Plus

Maschine 3D SPI SMT

Herkunftsort:

China

Markenname:

TRI

Modellnummer:

TR7007Q-Plus

Kontakt mit uns

Bitte um ein Angebot

TR7007Q plus SPI-sMT Maschine besaß Inspektion vor der Lötpaste-3D

Einzelheiten zum Produkt

Anwendung:

Lötpaste-optische Inspektion (SPI)

Maschinen-Beschreibung:

Inspektions-Maschine der Lötpaste-3D

Marke:

TRI

Modell:

TR7007Q-Plus

Eigenschaften:

Erhöhte 2D Beleuchtung, für höhere Einheitlichkeitsinspektion.

Bedingung:

Gebraucht

Funktionalität:

Industrieller Gebrauch - SMT-Fließband

Verpacken:

Holzkiste/Kiste

Vorbereitungs- und Anlaufzeit:

5 bis 7 Werktage

Zahlung:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Hervorheben:

TR7007Q plus Maschine SPIs SMT

TR7007Q-Plus

Maschine 3D SPI SMT

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Einheit

Preis

USD

Verpackung Informationen

Holzkiste

Lieferzeit

1 bis 5 Werktage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Versorgungsmaterial-Fähigkeit

10 Einheiten

Verwandte Produkte

Inspektions-Maschine Sinic Tek SMT AOI Machine Automatic Solder Paste

Beste Preis erhalten

3D SPI SMT AOI Machine Original und verwendete automatische Lötpaste-Inspektion

Beste Preis erhalten

Sinic Tek 3D in der Linie SPI-Lötpaste-Inspektions-Maschinen-industrieller Gebrauch

Beste Preis erhalten

Omron automatisches 3D AOI Inspection Machine Original und benutzter VT S730

Beste Preis erhalten

Kontakt mit uns

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

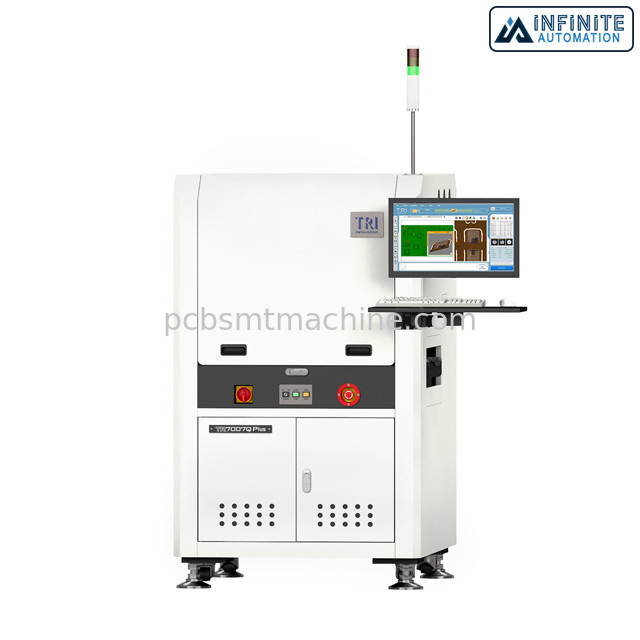

TR7007Q plus Maschine SPIs SMT besaß Inspektion vor der Lötpaste-3D

TR7007Q plus hochauflösenden Schatten freies 3D SPI mit erhöhter 2D Beleuchtung, für höhere Einheitlichkeitsinspektion, gebrauchte Maschine der Lötpaste-3D der Inspektions-(SPI)

Das TR7007Q plus Plattform 3D SPI wird mit einem verbesserten Bewegungsprüfer (EtherCAT) und einem erhöhten 2D beleuchtenden Modul ausgerüstet. Das TR7007Q-Plus kann niedrige Lötmittelbrücken genau kontrollieren und Brettverholen für das Beseitigen lokaler PWB-Deformation entschädigen. Das TR7007Q-Plus wird mit bis 4 Projektoren ausgerüstet, um eine Schatten-freie Inspektion sicherzustellen. Die SPI-Lösung erleichtert Datenaustausch zwischen der Fertigungsstraße und dem MES Ihrer Wahl, um Datennachweisbarkeit für die verbundene Fabrik zu ermöglichen.

Eigenschaften:

• Erhöhte 2D Beleuchtung, für höhere Einheitlichkeitsinspektion.
• Neuer Bewegungsprüfer, EtherCAT, für Realzeitmaße.
• Intelligente Fabriklösung mit Realzeit-SPC-Tendenzen
• Endlosschleife bereit: Feedback-und Feedforward-Fähigkeiten

Spezifikationen:

Optisches System

Darstellungs-Methode	Halt-und-gehen Darstellung
Kamera	4 Mpix oder 12 Mpix (Werkseinstellung)
Darstellungs-Entschließung	5,5 μm, 6 μm, 10 μm, µm 15 (Werkseinstellung)
Beleuchtung	Erhöhte 2D Lichter (RGB+W)
Technologie 3D	4-way Digital Fransen-Muster
Blickfeld	Parlamentarier 4 Camera-Verbindung @ μm 10: 20.3x20.3 Millimeter @ μm 15: 30.5x30.5 Millimeter Parlamentarier 12 Camera-Verbindung @ μm 5,5: 22.5x16.5 Millimeter @ μm 10: 40.8x30.7 Millimeter @ μm 15: 61.2x46.1 Millimeter 12 Parlamentarier CoaXPress- @ μm 6: 24.4x18.4 Millimeter @ μm 10: 40.8x30.7 Millimeter Anmerkung: (1) ist TR7007Q plus DL nicht für μm 5,5 mit μm 12 Parlamentarier Camera Link und 6 mit 12 Parlamentarier CoaXPress verfügbar (2) ist die einzige Konfiguration, die für das TR7007LQ-Plus verfügbar ist, μm 6 mit 12 Parlamentarier CoaXPress

Inspektions-Leistung

Darstellungs-Geschwindigkeit	4 Parlamentarier Camera Link: Bis 3 FOV/sec 12 Parlamentarier Camera Link: Bis 1,8 FOV/sec 12 Parlamentarier CoaXPress: Bis 2,6 FOV/sec
Höhen-Entschließung	@10 μm/15 μm: 0,45 μm @5.5 μm/6 μm: 0,22 μm
Max. Solder Height	@10 μm/15 μm: 420 μm/750 μm @5.5 μm/6 μm: 210 μm/310 μm * auf Kalibrierungs-Ziel

Bewegungs-Tabelle u. Steuerung

X-Achsen-Steuerung	Kugelzieher- + EtherCAT-Bewegungsprüfer
Y-Achsen-Steuerung	Kugelzieher- + EtherCAT-Bewegungsprüfer
Z-Achsen-Steuerung	Kugelzieher- + EtherCAT-Bewegungsprüfer
X-Y Axis Resolution	0,5 μm
Z-Achsen-Entschließung	1 μm

Brett-Behandlung

Maximale PWB-Größe	TR7007Q-Plus: @5.5 u. 6 μm - 400 x 330 Millimeter, @10 u. μm 15 - 510 x 460 Millimeter TR7007Q plus DL: @10 u. 15 μm - 510 x 310 Millimeter x 2 Wege, 510 x 590 Millimeter x 1 Weg TR7007LQ-Plus: @6 μm - 765 x 610 Millimeter
PWB-Stärke	0.6 - 5mm
Maximales PWB-Gewicht	3kg. Optional: 5kg
Spitzenfreigabe	@5.5 μm, μm 6: 25 Millimeter; @10 μm, μm 15: 50 Millimeter
Untere Freigabe	40 Millimeter
Rand-Freigabe	3 Millimeter
Förderhöhe	880 – 920 Millimeter * SMEMA kompatibel

Inspektions-Funktionen

Defekte	Unzulängliche Paste Übermäßige Paste Form-Missbildung Fehlende Paste u. Hohlraumbildung
Maß	Höhe Bereich Volumen Gleichen Sie aus

Maße

WxDxH	TR7007Q-Plus: 1000 x 1400 x 1650 Millimeter TR7007Q plus DL: 1000 x 1500 x 1650 Millimeter TR7007LQ-Plus: 1365 x 1720 x 1710 Millimeter Anmerkung: nicht einschließlich Signalturm, Signalturmhöhe 515 Millimeter
Gewicht	TR7007Q-Plus: 750 Kilogramm TR7007Q plus DL: 830 Kilogramm TR7007LQ-Plus: 982 Kilogramm
